Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 630 В, полюсов: 12, размер шага: 7,62 мм, цвет: зеленый, поверхность контакта: олово, монтаж: Пайка волной припоя
Преимущества для Вас
- Вставка, обеспечивающая защиту от прикосновения в цепях до 630 В (III/2)
- Четкое разделение входов и выходов печатной платы
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
- Простота замены печатных плат благодаря штекерным блокам
- Известный принцип монтажа обеспечивает возможность применения во всем мире
- Больший шаг для повышенных требований к напряжению

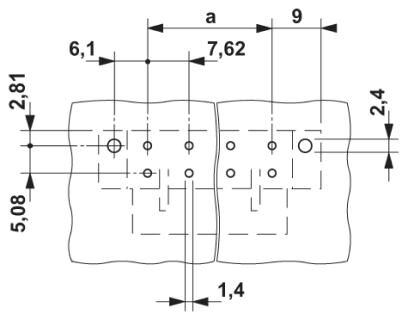

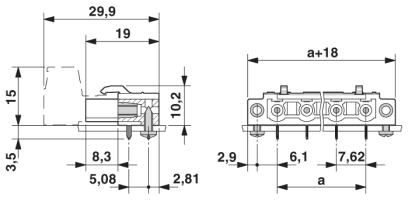

Размеры
| Длина [ l ] | 18,9 мм |
|---|---|
| Ширина | 101,82 мм |
| Размер шага | 7,62 мм |
| Размер a | 83,82 мм |
| Ширина [ w ] | 101,82 мм |
| Высота [ h ] | 13,7 мм |
| Высота | 10,2 мм |
| Длина штыря под пайку | 3,5 мм |
| Размеры штыря | 1,2 x 0,5 мм |
| Длина | 18,9 мм |
Общие сведения
| Серия изделий | GIC 2,5/..-GF |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное напряжение (III/3) | 500 В |
| Расчетное напряжение (III/2) | 630 В |
| Расчетное напряжение (II/2) | 1000 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 A |
| Максимальный ток нагрузки | 12 A |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | зеленый |
| Полюсов | 12 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
