Возможные производители: KLEMSAN
Разъем для установки прямо на печатную плату, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 2, размер шага: 5 мм, тип подключения: Пружинные зажимы Push-in, цвет: зеленый, поверхность контакта: олово, монтаж: SKEDD - Непосредственное подсоединение
Преимущества для Вас
- Технология прямого подключения SKEDD обеспечивает возможность гибкого позиционирования на печатной плате
- Сокращение затрат на элементы и процессы: простое вставление вручную и вибростойкое соединение
- Зажим Push-in быстрого подключения без использования инструментов
- Интуитивно-понятное управление благодаря цветным контрастным нажимным кнопкам
- Быстрое и удобное тестирование с помощью встроенной возможности контроля

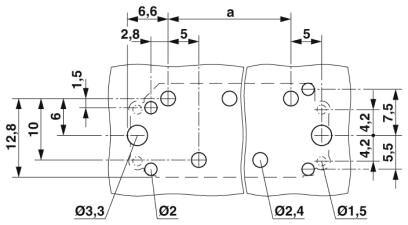

Размеры
| Длина [ l ] | 15,3 мм |
|---|---|
| Ширина [ w ] | 18,18 мм |
| Высота [ h ] | 21,2 мм |
| Размер шага | 5 мм |
| Размер a | 5 мм |
Общие сведения
| Серия изделий | SDC 2,5/..-PV |
|---|---|
| Полюсов | 2 |
| Тип подключения | Пружинные зажимы Push-in |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 200 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 320 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 A |
| Номинальное сечение | 2,5 мм² |
| Длина снятия изоляции | 10 мм |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
