Возможные производители: KLEMSAN

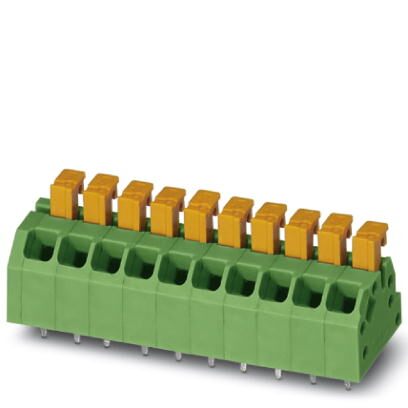

Клеммы для печатной платы, номинальный ток: 13,5 A, номинальное напряжение: 160 В, размер шага: 3,5 мм, полюсов: 9, тип подключения: Пружинные зажимы Push-in, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 45 °, цвет: зеленый
Преимущества для Вас
- Зажим Push-in быстрого подключения без использования инструментов
- Заданное контактное нажатие обеспечивает долговременную стабильность замыкания контакта
- Удобная кнопка принудительного разъединения с возможностью фиксации и обслуживания пальцем
- Маленький размер компонентов для систем с ограниченным количеством места
- Быстрое и удобное тестирование с помощью встроенной возможности контроля

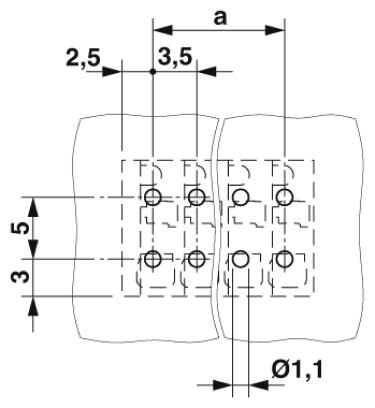

Размеры
| Длина [ l ] | 11 мм |
|---|---|
| Размер шага | 3,5 мм |
| Размер a | 28 мм |
| Ширина [ w ] | 33 мм |
| Высота | 10,9 мм |
| Высота [ h ] | 13,5 мм |
| Длина выводов [P] | 2,6 мм |
| Расстояние между штырями | 5 мм |
| Диаметр отверстий | 1,1 мм |
Общие сведения
| Серия изделий | SPTAF 1/..-LL |
|---|---|
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 320 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 13,5 A |
| Номинальное сечение | 1 мм² |
| Поверхность вывода под пайку | |
| Длина снятия изоляции | 8 мм |
| Полюсов | 9 |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 0,75 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 0,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 18 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
