Артикул:
1873934
Внутрений код:
PC-1873934
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
99,1 кб
Характеристики
Норма упаковки
—
50
Вес, шт
—
1,240 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
106.40 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, полюсов: 2, размер шага: 3,5 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка
Характеристики товаров
| Условное обозначение | Компоненты для проходного монтажа |
|---|---|
| Штекерная система | MINI COMBICON - DFMC 1,5 |
| Тип контактов | штыревое |
| Серия изделий | DMC 1,5/..-G1-THR |
| Размер шага | 3,5 мм |
| Полюсов | 2 |
| Тип монтажа | THR пайка |
| Расположение выводов | Линейное расположение выводов |
| Крепление | без |
| Количество ярусов | 2 |
| Количество точек подключения | 4 |
| Количество потенциалов | 4 |
Электрические параметры
| Расчетный ток | 8 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность зоны контакта (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (1 - 3 мкм Ni), |
| Металлическая поверхность зоны пайки (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (1 - 3 мкм Ni) |
Данные о материале - корпус
| Изоляционный материал | LCP |
|---|---|
| Группа изоляционного материала | IIIa |
| CTI согласно МЭК 60112 | 175 |
| Класс воспламеняемости согласно UL 94 | V0 |
Указание размеров изделия
| Чертеж |  |
|---|---|
| Длина [ l ] | 11,6 мм |
| Ширина [ w ] | 7,8 мм |
| Высота [ h ] | 13,4 мм |
| Размер шага | 3,5 мм |
| Монтажная высота (высота без паечного штифта) | 10,8 мм |
| Длина выводов [P] | 2,6 мм |
| Расстояние между штырями | 2,50 мм |
| Размеры штыря | 0,8 x 0,8 мм |
| Размер a | 3,5 мм |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |

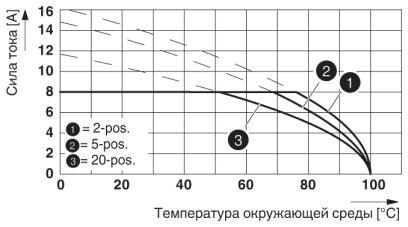

| Температура окружающей среды (при эксплуатации) | -40 °C (В зависимости от кривой изменения параметров от температуры.) |
Воздушные пути и пути утечки
| Группа изоляционного материала | IIIa |
|---|---|
| Расчетное напряжение изоляции (III/3) | 160 В |
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное напряжение изоляции (II/2) | 250 В |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
Механические испытания (A)
| Усилие установки на 1 полюс, прибл. | 3 Н |
|---|---|
| Усилие съема на 1 полюс, прибл. | 2 Н |
| Фиксированное расположение в процессе вставления >20 N | Испытание проведено |
| Крепление контакта требования >20 N | Испытание проведено |
Испытания на долговечность (B)
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Проходное сопротивление R1 | 2 мΩ |
| Циклы установки | 25 |
| Проходное сопротивление R2 | 2,3 мΩ |
| Импульсное напряжение на уровне моря | 2,95 кВ |
| Испытательное переменное напряжение | 1,39 кВ |
| Сопротивлением изоляции между соседними полюсами | > 12 TΩ |
Климатическое испытания (D)
| Спецификации по испытанию | DIN EN ISO 6988:1997-03 |
|---|---|
| Нагрузка при охлаждении | -40 °C/2 ч |
| Тепловая нагрузка | 100 °C/168 ч |
| Коррозионное воздействие | 0,2 дм3 SO2 на 300 дм3/40 °C/1 цикл |
| Импульсное напряжение на уровне моря | 2,95 кВ |
| Испытательное переменное напряжение | 1,39 кВ |
Испытания на долговечность и воздействие окружающей среды (E)
| Спецификации по испытанию | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Результат, степень защиты IP-код | Защита от прикосновений «пробным пальцем» IP20 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
