Возможные производители: KLEMSAN

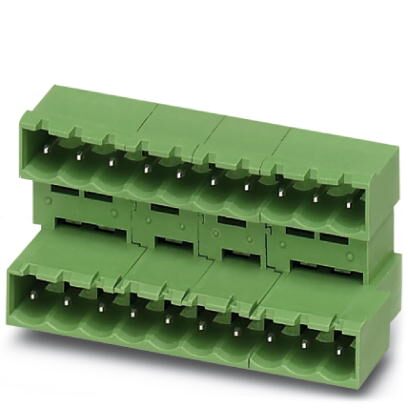

Корпусная часть для печатных плат, номинальный ток: 10 A, расчетное напряжение (III/2): 320 В, полюсов: 3, размер шага: 5,08 мм, цвет: зеленый, поверхность контакта: олово, монтаж: Пайка волной припоя, Возможна установка в ряд модулей с различным количеством полюсов (контактов)! Применяется вместе со штекерными частями MVSTB или FKCV и штекерами MVSTBW (или FKCVW соответственно) и MVSTBR (FKCVR). Нельзя использовать со штекерными частями TMSTBP!
Преимущества для Вас
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
- Простота замены печатных плат благодаря штекерным блокам
- Известный принцип монтажа обеспечивает возможность применения во всем мире
- Подсоединение проводников на нескольких ярусах обеспечивает высокую плотность контактов
Размеры
| Длина [ l ] | 22 мм |
|---|---|
| Размер шага | 5,08 мм |
| Размер a | 10,16 мм |
| Высота [ h ] | 27,2 мм |
| Высота | 24 мм |
| Длина штыря под пайку | 3,2 мм |
| Размеры штыря | 1 x 1 мм |
| Длина | 22 мм |
Общие сведения
| Серия изделий | MDSTBA 2,5/..-G |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 400 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 10 A |
| Максимальный ток нагрузки | 10 A |
| Изоляционный материал | PBT |
| Цвет | зеленый |
| Полюсов | 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
