Возможные производители: KLEMSAN
Разъемы для печатной платы, номинальный ток: 10 A, расчетное напряжение (III/2): 630 В, полюсов: 9, размер шага: 5,08 мм, тип подключения: Ножевые контакты, цвет: зеленый, поверхность контакта: олово

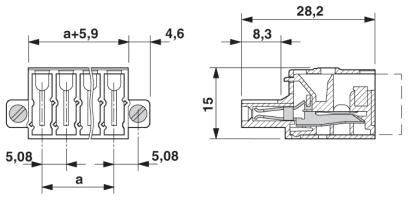

Размеры
| Длина [ l ] | 33,8 мм |
|---|---|
| Ширина [ w ] | 55,73 мм |
| Высота [ h ] | 15 мм |
| Размер шага | 5,08 мм |
| Размер a | 40,64 мм |
Общие сведения
| Серия изделий | QC 1/..-STF |
|---|---|
| Полюсов | 9 |
| Тип подключения | Ножевые контакты |
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное напряжение (III/3) | 500 В |
| Расчетное напряжение (III/2) | 630 В |
| Расчетное напряжение (II/2) | 1000 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 10 A |
| Номинальное сечение | 1 мм² |
| Максимальный ток нагрузки | 10 A (для кабеля сечением 1 мм²) |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
Характеристики клемм
| Сечение гибкого проводника мин. | 0,5 мм² |
|---|---|
| Сечение гибкого проводника макс. | 1 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 18 |
| AWG согласно UL/CUL мин. | 22 |
| AWG согласно UL/CUL макс. | 18 |
| Диаметр проводника вкл. изоляцию | 2,5 мм |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
