Артикул:
1883873
Внутрений код:
PC-1883873
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
101,1 кб
Характеристики
Норма упаковки
—
50
Вес, шт
—
5,730 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Разъемы для печатной платы, номинальный ток: 4 A, расчетное напряжение (III/2): 160 В, полюсов: 10, размер шага: 2,5 мм, тип подключения: Пружинные зажимы Push-in, цвет: серый, поверхность контакта: олово
Преимущества для Вас
- Зажим Push-in быстрого подключения без использования инструментов
- Заданное контактное нажатие обеспечивает долговременную стабильность замыкания контакта
- Интуитивно-понятное управление благодаря цветным контрастным нажимным кнопкам
- Обслуживание и подключение проводов с одной стороны обеспечивает интеграцию в переднюю панель устройства
- Быстрое и удобное тестирование с помощью встроенной возможности контроля
Характеристики товаров
| Условное обозначение | Разъемы для печатной платы |
|---|---|
| Штекерная система | MICRO COMBICON - FK-MC 0,5 |
| Тип контактов | Гнездовая часть |
| Серия изделий | FK-MC 0,5/..-ST |
| Размер шага | 2,5 мм |
| Полюсов | 10 |
| Тип подключения | Пружинные зажимы Push-in |
| Крепление | Нет |
| Количество ярусов | 1 |
| Количество точек подключения | 10 |
| Количество потенциалов | 10 |
Электрические параметры
| Расчетный ток | 4 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
Соединительная способность
| Сечение жесткого провода | 0,14 мм² ... 0,5 мм² |
|---|---|
| Сечение гибкого провода | 0,14 мм² ... 0,5 мм² |
| Сечение провода AWG / kcmil | 26 ... 20 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 0,5 мм² |
| Калиберная пробка a x b / диаметр | - / 1,4 мм |
| Длина оголяемой части | 8 мм |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | горячее лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны контакта (покрытие) | Олово (4 - 8 мкм Sn) |
Данные о материале - корпус
| Изоляционный материал | PA |
|---|---|
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
Указание материала - Элемент управления
| Изоляционный материал | POM |
|---|---|
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | HB |
Указание размеров изделия
| Чертеж |  |
|---|---|
| Подпись к рисунку | Схематичное изображение - более подробную информацию см. в чертеже изделия, размещенном в разделе загрузок |
| Длина [ l ] | 19,5 мм |
| Ширина [ w ] | 25,6 мм |
| Высота [ h ] | 11,75 мм |
| Размер шага | 2,5 мм |
| Монтажная высота (высота без паечного штифта) | 11,75 мм |
| Размер a | 22,5 мм |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
Общие указания по изделиям
| Тип указания | Указания по эксплуатации |
|---|---|
| Указание | Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой. |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |

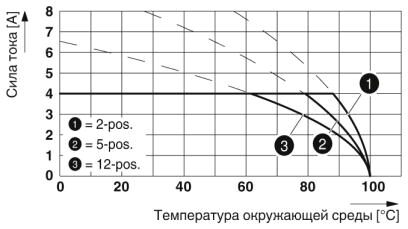

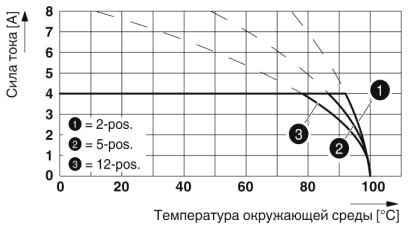

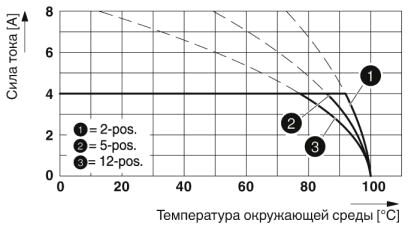

| Температура окружающей среды (при эксплуатации) | -40 °C (В зависимости от кривой изменения параметров от температуры.) |
Подключение и метод кабельной разводки
| Проверка подсоединения проводника | Заизолированный конец самого большого проводника вводится в отверстие клеммы полностью и без приложения большого усилия. |
|---|---|
| Результат проверки | Испытание проведено |
| Испытание - Множественное под- и отключение | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Испытание проведено | |
| Испытание на повреждение и расшатывание проводника | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Испытание проведено |
Испытание на растяжение
| Испытание на растяжение | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Испытание проведено | |
| Сечение провода / тип кабеля / растягивающее усилие | 0,2 мм² / жесткий / > 10 Н |
| 0,2 мм² / гибкий / > 10 Н | |
| 0,5 мм² / жесткий / > 20 Н | |
| 0,5 мм² / гибкий / > 20 Н |
Механические испытания в соответствии со стандартом
| Визуальный контроль | Испытание проведено DIN EN 60512-1-1:2003-01 |
|---|---|
| Контроль размеров | Испытание проведено DIN EN 60512-1-2:2003-01 |
| Стойкость надписей | Испытание проведено DIN EN 60068-2-70:1996-07 |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-13-2:2006-11 |
| Количество циклов | 25 |
| Усилие установки на 1 полюс, прибл. | 8 Н |
| Усилие съема на 1 полюс, прибл. | 6 Н |
| Поляризация и кодирование | Испытание проведено DIN EN 60512-13-5:2006-11 |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-15-1:2009-03 |
| Сила на полюс | 24 Н |
Воздушные пути и пути утечки
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2003-11 |
|---|---|
| Группа изоляционного материала | I |
| Расчетное напряжение изоляции (III/3) | 100 В |
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное напряжение изоляции (II/2) | 320 В |
| Расчетное импульсное напряжение (III/3) | 1,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
Температурные циклы
| Спецификации по испытанию | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Испытательный ток (минимальное сечение) | 4 A |
| Испытательный ток (максимальное сечение) | 6 A |
| Температурные циклы | 192 |
Механические испытания (A)
| Усилие установки на 1 полюс, прибл. | 8 Н |
|---|---|
| Усилие съема на 1 полюс, прибл. | 6 Н |
| Фиксированное расположение в процессе вставления >20 N | Испытание проведено |
| Крепление контакта требования >20 N | Испытание проведено |
Испытания на долговечность (B)
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Проходное сопротивление R1 | 2 мΩ |
| Циклы установки | 25 |
| Проходное сопротивление R2 | 2,2 мΩ |
| Импульсное напряжение на уровне моря | 2,95 кВ |
| Испытательное переменное напряжение | 1,39 кВ |
| Сопротивлением изоляции между соседними полюсами | 80 ГОм |
Климатическое испытания (D)
| Спецификации по испытанию | DIN EN ISO 6988:1997-03 |
|---|---|
| Нагрузка при охлаждении | -40 °C/2 ч |
| Тепловая нагрузка | 100 °C/168 ч |
| Коррозионное воздействие | 0,2 дм3 SO2 на 300 дм3/40 °C/1 цикл |
| Импульсное напряжение на уровне моря | 2,95 кВ |
| Испытательное переменное напряжение | 1,39 кВ |
Испытания на долговечность и воздействие окружающей среды (E)
| Спецификации по испытанию | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Результат, степень защиты IP-код | Защита от прикосновений «пробным пальцем» IP20 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
