Возможные производители: KLEMSAN

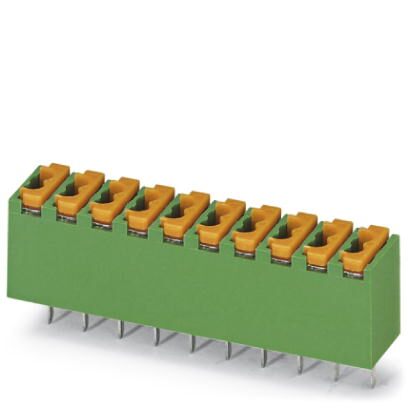

Клеммы для печатной платы, номинальный ток: 4 A, номинальное напряжение: 250 В, размер шага: 3,5 мм, полюсов: 13, тип подключения: Пружинные зажимы Push-in, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 90 °, цвет: зеленый
Преимущества для Вас
- Зажим Push-in быстрого подключения без использования инструментов
- Заданное контактное нажатие обеспечивает долговременную стабильность замыкания контакта
- Интуитивно-понятное управление благодаря цветным контрастным нажимным кнопкам
- Простое разветвление цепей — оптимальный вариант для шинных систем
- Маленький размер компонентов для систем с ограниченным количеством места
- Вертикальное подключение обеспечивает многорядное расположение на печатной плате

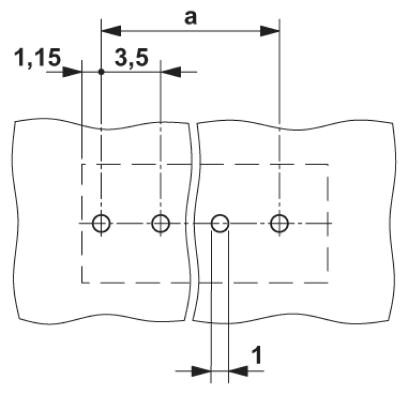

Размеры
| Длина [ l ] | 7 мм |
|---|---|
| Размер шага | 3,5 мм |
| Размер a | 42 мм |
| Ширина [ w ] | 46 мм |
| Высота | 9,5 мм |
| Высота [ h ] | 13 мм |
| Длина выводов [P] | 3,5 мм |
| Диаметр отверстий | 1 мм |
Общие сведения
| Серия изделий | FK-MPT 0,5/..-V |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 250 В |
| Расчетное напряжение (II/2) | 250 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 4 A |
| Номинальное сечение | 0,5 мм² |
| Максимальный ток нагрузки | 4 A (для кабеля сечением 0,5 мм²) |
| Изоляционный материал | PBT |
| Поверхность вывода под пайку | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Длина снятия изоляции | 6,5 мм |
| Полюсов | 13 |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,12 мм² |
|---|---|
| Сечение жесткого проводника макс. | 0,5 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 20 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
