Артикул:
1931770
Внутрений код:
PC-1931770
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
114,9 кб
Характеристики
Норма упаковки
—
50
Вес, шт
—
1,650 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
131.41 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Клеммы для печатной платы, номинальный ток: 12 A, номинальное напряжение: 160 В, размер шага: 3,5 мм, полюсов: 2, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 35 °, цвет: зеленый
Преимущества для Вас
- Известный принцип подключения позволяет применение во всем мире
- Незначительное нагревание благодаря высокой контактной ЭДС
- Возможно подсоединение двух проводников
- Скошенный разъем обеспечивает возможность многорядного расположения на печатной плате
- Боковая защелка позволяет индивидуально комбинировать различное количество полюсов
Характеристики товаров
| Условное обозначение | Клеммы для печатной платы |
|---|---|
| Серия изделий | SMKDS 1,5 |
| Размер шага | 3,5 мм |
| Полюсов | 2 |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Форма привода, головка винта | прямой шлиц (L) |
| Резьба винтов | M2 |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное расположение выводов |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Количество потенциалов | 2 |
Электрические параметры
| Расчетный ток | 12 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
Соединительная способность
| Сечение жесткого провода | 0,08 мм² ... 1,5 мм² |
|---|---|
| Сечение гибкого провода | 0,08 мм² ... 1,5 мм² |
| Сечение провода AWG / kcmil | 28 ... 16 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 1,5 мм² |
| 2 жестких провода одинакового сечения | 0,08 мм² ... 0,5 мм² |
| 2 гибких провода одинакового сечения | 0,08 мм² ... 0,75 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH | 0,25 мм² ... 0,34 мм² |
| Длина оголяемой части | 7 мм |
| Момент затяжки | 0,22 Нм ... 0,25 Нм |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (5 - 7 мкм Sn) |
Данные о материале - корпус
| Изоляционный материал | PA |
|---|---|
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |

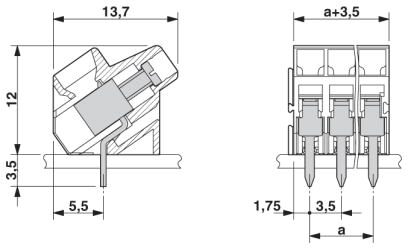

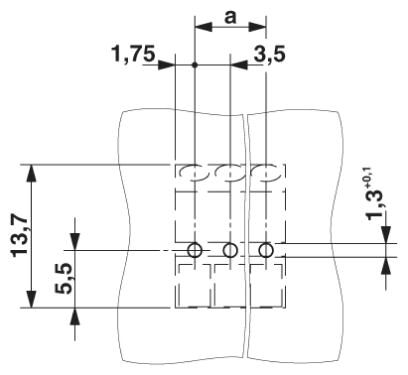

Указание размеров изделия
| Чертеж |  |
|---|---|
| Длина [ l ] | 13,7 мм |
| Ширина [ w ] | 7 мм |
| Высота [ h ] | 15,5 мм |
| Размер шага | 3,5 мм |
| Монтажная высота (высота без паечного штифта) | 12 мм |
| Длина выводов [P] | 3,5 мм |
| Расстояние между штырями | 3,5 мм |
| Размеры штыря | 0,6 x 1 мм |
| Размер a | 3,5 мм |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
Общие указания по изделиям
| Тип указания | Указание по применению |
|---|---|
| Указание | Для надежного подключения проводников необходимо всегда учитывать определенный момент затяжки. Особенно при подсоединении к двух- и трехполюсным клеммам для печатных плат один паечный штифт на контакт не может их удержать. Поэтому данным клеммам необходимо обеспечить опору при подсоединении проводников (придерживать рукой, опора на корпус). |
Указания по применению
| Процесс | Пайка волной припоя |
|---|---|
| Спецификации по испытанию | в соответствии с МЭК 61760-1:2006-04 |
| в соответствии с МЭК 60068-2-54:2006-04 |
Электрические испытания
| Расчетный ток | 12 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
Воздушные пути и пути утечки
| Группа изоляционного материала | I |
|---|---|
| Расчетное напряжение изоляции (III/3) | 160 В |
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное напряжение изоляции (II/2) | 320 В |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
