Артикул:
1932520
Внутрений код:
PC-1932520
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
111,7 кб
Характеристики
Норма упаковки
—
25
Вес, шт
—
107,220 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
1 927.65 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Клеммы для печатной платы, номинальный ток: 125 A, номинальное напряжение: 1000 В, размер шага: 15 мм, полюсов: 5, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый. Необходимо избегать длительных механических нагрузок на клеммы
Преимущества для Вас
- Известный принцип подключения позволяет применение во всем мире
- Незначительное нагревание благодаря высокой контактной ЭДС
- Возможно подсоединение двух проводников
- Быстрое и удобное тестирование с помощью встроенной возможности контроля
- Крепежные фланцы снижают механическую нагрузку на точки пайки
- Встроенное приспособление для защиты от неправильного подключения проводника в нижней части под натяжной гильзой

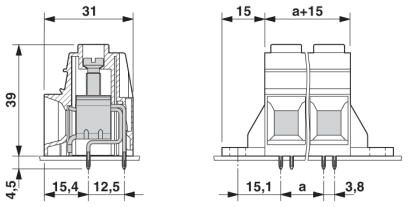

Размеры
| Длина [ l ] | 31 мм |
|---|---|
| Размер шага | 15 мм |
| Размер a | 60 мм |
| Ширина [ w ] | 105 мм |
| Высота | 39 мм |
| Высота [ h ] | 43,5 мм |
| Длина выводов [P] | 4,5 мм |
| Расстояние между штырями | 12,5 мм |
| Диаметр отверстий | 1,6 мм |
Общие сведения
| Серия изделий | MKDSP 25/..-F |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 8 кВ |
| Расчетное напряжение (III/3) | 1000 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 125 A |
| Номинальное сечение | 35 мм² |
| Максимальный ток нагрузки | 125 A |
| Изоляционный материал | PA |
| Поверхность вывода под пайку | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Калиберная пробка | B7 |
| Длина снятия изоляции | 18 мм |
| Полюсов | 5 |
| Резьба винтов | M5 |
| Мин. момент затяжки | 2,5 Нм |
| Момент затяжки, макс. | 4,5 Нм |
| Указание | Момент затяжки ≤ 25 мм² 2,5 Нм, > 25 мм² 4,5 Нм |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,5 мм² |
|---|---|
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 1 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 35 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 2 |
| 2 жестких провода одинакового сечения, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 16 мм² |
Данные для алюминиевого кабеля
| Сечение-крутящий момент-форма кабеля | Сечение жил кабеля:35 мм²; Момент затяжки:4,5 Нм; Форма провода:круглый, однопроводной, класс 1(re) |
|---|---|
| Сечение жил кабеля:25 мм²; Момент затяжки:2,5 Нм; Форма провода:круглый, однопроводной, класс 1(re) | |
| Сечение жил кабеля:16 мм²; Момент затяжки:2,5 Нм; Форма провода:круглый, однопроводной, класс 1(re) | |
| Спецификации по испытанию | DIN VDE 0276-603 (VDE 0276-603):2010-03 |
| Указание по подготовке проводника | Чтобы обеспечить стабильный и безопасный контакт алюминиевых кабелей, требуется выполнить следующие условия: счистить ножом оксидную пленку с конца алюминиевого проводника со снятой изоляцией и сразу же окунуть его в нейтральный вазелин, то есть без содержания щелочи или кислот. При повторном подсоединении проводника указанную обработку следует провести еще раз. |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
