Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 2, размер шага: 5,08 мм, цвет: зеленый, поверхность контакта: олово, монтаж: Пайка волной припоя, Изделие с соединительными выступами
Преимущества для Вас
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
- Известный принцип монтажа обеспечивает возможность применения во всем мире
- Вертикальное подключение обеспечивает многорядное расположение на печатной плате
- Замкнутая форма для оптимальной стабильности штекерного соединения
- Фиксатор с возможность интуитивного обслуживания препятствует непреднамеренному разъединению

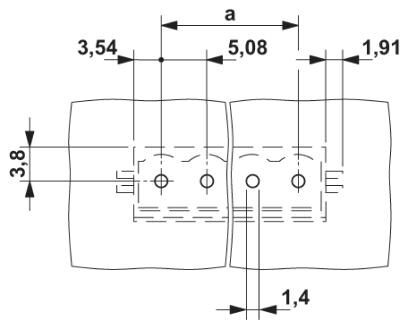

Размеры
| Длина [ l ] | 8,6 мм |
|---|---|
| Ширина | 15,98 мм |
| Размер шага | 5,08 мм |
| Размер a | 5,08 мм |
| Ширина [ w ] | 15,98 мм |
| Высота [ h ] | 15,9 мм |
| Высота | 12 мм |
| Длина штыря под пайку | 3,9 мм |
| Размеры штыря | 1 x 1 мм |
| Длина | 8,6 мм |
Общие сведения
| Серия изделий | MSTBVA 2,5/..-G-RN |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 400 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 A |
| Максимальный ток нагрузки | 12 A |
| Изоляционный материал | PBT |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | зеленый |
| Полюсов | 2 |
Общие указания
| Указание | Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой. |
|---|
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
