Возможные производители: KLEMSAN
Разъемы для печатной платы, номинальный ток: 41 A, расчетное напряжение (III/2): 1000 В, полюсов: 4, размер шага: 10,16 мм, тип подключения: Винтовой зажим с натяжной гильзой, цвет: сине-серый, поверхность контакта: Серебро
Преимущества для Вас
- Известный принцип подключения позволяет применение во всем мире
- Незначительное нагревание благодаря высокой контактной ЭДС
- Возможно подсоединение двух проводников
- Встроенная сдвоенная стальная пружина для дополнительной безопасности при перепадах температуры или мощности
- Встроенное приспособление для защиты от неправильного подключения проводника в нижней части под натяжной гильзой
Размеры
| Длина [ l ] | 39 мм |
|---|---|
| Ширина [ w ] | 39,68 мм |
| Высота [ h ] | 27,55 мм |
| Размер шага | 10,16 мм |
| Размер a | 30,48 мм |
Общие сведения
| Серия изделий | PC 6/..-ST |
|---|---|
| Полюсов | 4 |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Расчетное напряжение (III/3) | 1000 В |
| Подключение согласно стандарту | EN-VDE |

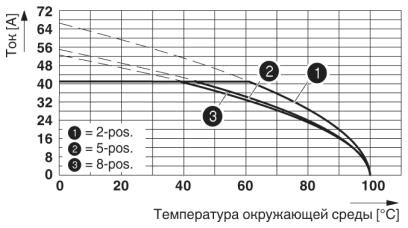

| Номинальный ток IN | 41 A |
| Номинальное сечение | 6 мм² |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,75 мм² |
|---|---|
| Сечение жесткого проводника макс. | 10 мм² |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение гибкого проводника макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
| Сечение провода AWG мин. | 18 |
| Сечение провода AWG макс. | 8 |
| 2 жестких провода одинакового сечения, мин. | 0,75 мм² |
| 2 жестких провода одинакового сечения, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,75 мм² |
| 2 гибких провода одинакового сечения, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 2,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 4 мм² |
| AWG согласно UL/CUL мин. | 20 |
| AWG согласно UL/CUL макс. | 8 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
