Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, полюсов: 2, размер шага: 3,5 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка, Изделие с соединительными выступами. Длина выводов составляет 2.6 мм. Информация для пользователя и рекомендации по проектированию процесса технологии сквозного печатного монтажа находится на сайте: "Загрузка"

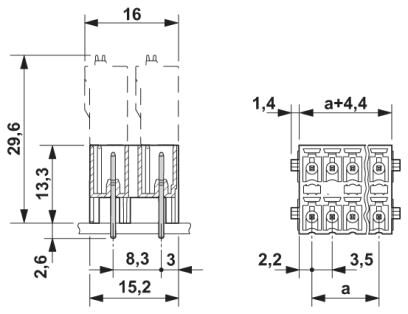

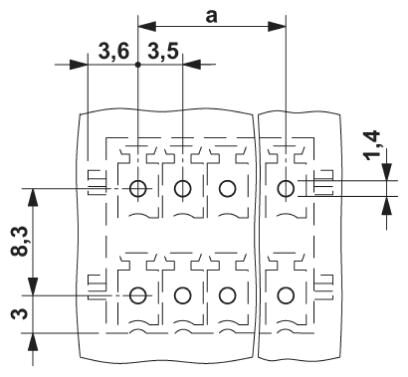

Размеры
| Длина [ l ] | 15,2 мм |
|---|---|
| Ширина | 10,7 мм |
| Размер шага | 3,5 мм |
| Размер a | 3,5 мм |
| Ширина [ w ] | 10,7 мм |
| Высота [ h ] | 15,9 мм |
| Высота | 13,3 мм |
| Длина штыря под пайку | 2,6 мм |
| Размеры штыря | 0,8 x 0,8 мм |
| Расстояние между штырями | 8,30 мм |
| Длина | 15,2 мм |
Общие сведения
| Серия изделий | MCDNV 1,5/..-G1-RN-THR |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 250 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 8 A |
| Максимальный ток нагрузки | 8 A (на каждый контакт) |
| Изоляционный материал | LCP |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | черный |
| Полюсов | 2 |
Общие указания
| Тип указания | Характеристики процесса пайки |
|---|---|
| Указание | Процесс пайки оплавлением припоя согласно МЭК 60068-2-58 или DIN EN 61760-1 (в текущей редакции) Уровень чувствительности к влажности (MSL) = 1 согласно IPC/JEDEC J-STD-020-C |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
