Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 4, размер шага: 5,08 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка, Информация для пользователя и рекомендации по проектированию процесса технологии сквозного печатного монтажа находится в разделе загрузок

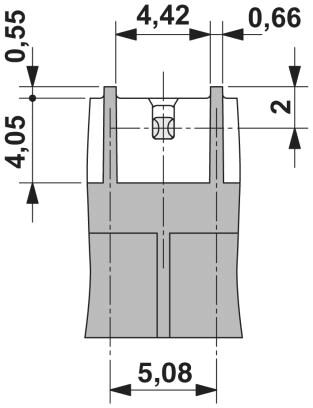

Размеры
| Длина [ l ] | 12 мм |
|---|---|
| Ширина | 19,92 мм |
| Размер шага | 5,08 мм |
| Размер a | 15,24 мм |
| Ширина [ w ] | 19,92 мм |
| Высота [ h ] | 11,2 мм |
| Высота | 8,6 мм |
| Длина штыря под пайку | 2,6 мм |
| Размеры штыря | 1 x 1 мм |
| Расстояние между штырями | 5,08 мм |
| Длина | 12 мм |
Общие сведения
| Серия изделий | CC 2,5/..-G |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 400 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 A |
| Максимальный ток нагрузки | 12 A (на каждый контакт) |
| Изоляционный материал | LCP |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | черный |
| Полюсов | 4 |
Общие указания
| Тип указания | Характеристики процесса пайки |
|---|---|
| Указание | Процесс пайки оплавлением припоя согласно МЭК 60068-2-58 или DIN EN 61760-1 (в текущей редакции) Уровень чувствительности к влажности (MSL) = 1 согласно IPC/JEDEC J-STD-020-C |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
