Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 3, размер шага: 5,08 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка, Изделие с фланцем на защелках; информация для пользователя и рекомендации по проектированию процесса технологии сквозного печатного монтажа находится на сайте: "Загрузка"
Преимущества для Вас
- Предназначены для интеграции в процессы пайки SMT
- Вертикальное подключение обеспечивает многорядное расположение на печатной плате
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
- Замкнутая форма для оптимальной стабильности штекерного соединения
- Фиксатор с возможность интуитивного обслуживания препятствует непреднамеренному разъединению

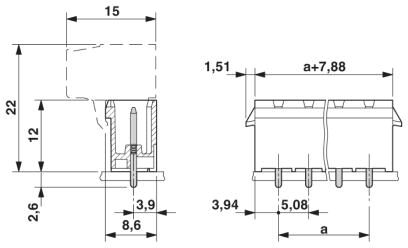

Размеры
| Длина [ l ] | 8,6 мм |
|---|---|
| Ширина | 21,06 мм |
| Размер шага | 5,08 мм |
| Размер a | 10,16 мм |
| Ширина [ w ] | 21,06 мм |
| Высота [ h ] | 14,6 мм |
| Высота | 12 мм |
| Длина штыря под пайку | 2,6 мм |
| Размеры штыря | 1 x 1 мм |
| Длина | 8,6 мм |
Общие сведения
| Серия изделий | CCVA 2,5/..-G-RN |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 400 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 A |
| Максимальный ток нагрузки | 12 A (на каждый контакт) |
| Изоляционный материал | LCP |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | черный |
| Полюсов | 3 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
