Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 76 A, расчетное напряжение (III/2): 1000 В, полюсов: 7, размер шага: 10,16 мм, цвет: зеленый, поверхность контакта: Серебро, монтаж: Пайка волной припоя, Направление установки параллельно печатной плате; вилочная часть устанавливается с переворотом под углом 180°.
Преимущества для Вас
- Известный принцип монтажа обеспечивает возможность применения во всем мире
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
- Инвертированный разъем на плату с гнездовыми контактами для защищенных от прикосновений выходов устройств или соединений плат
- Встроенная сдвоенная стальная пружина для дополнительной безопасности при перепадах температуры или мощности

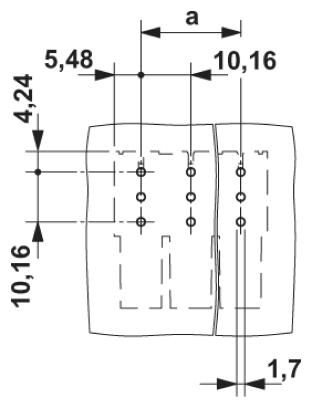

Размеры
| Длина [ l ] | 32,1 мм |
|---|---|
| Ширина | 71,92 мм |
| Размер шага | 10,16 мм |
| Размер a | 60,96 мм |
| Ширина [ w ] | 71,92 мм |
| Высота [ h ] | 17,4 мм |
| Высота | 13,6 мм |
| Длина штыря под пайку | 4 мм |
| Размеры штыря | 0,8 x 1,2 мм |
| Расстояние между штырями | 10,16 мм |
| Длина | 32,1 мм |
Общие сведения
| Серия изделий | IPC 16/..-GU |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 8 кВ |
| Расчетное напряжение (III/3) | 1000 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Номинальный ток IN | 76 A |
| Максимальный ток нагрузки | 76 A |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | зеленый |
| Полюсов | 7 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
