Возможные производители: KLEMSAN
Клеммы для печатной платы, номинальный ток: 17,5 A, номинальное напряжение: 200 В, размер шага: 3,5 мм, полюсов: 7, тип подключения: Винтовые зажимы с элементом для защиты провода, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 45 °, цвет: зеленый
Преимущества для Вас
- Известный принцип подключения позволяет применение во всем мире
- Незначительное нагревание благодаря высокой контактной ЭДС
- Большие прямоугольные отверстия для ввода проводов
- Возможно подсоединение двух проводников

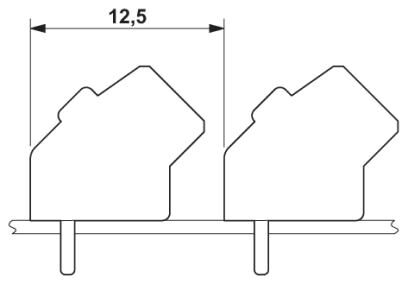

- Скошенный разъем обеспечивает возможность многорядного расположения на печатной плате
- Боковая защелка позволяет индивидуально комбинировать различное количество полюсов

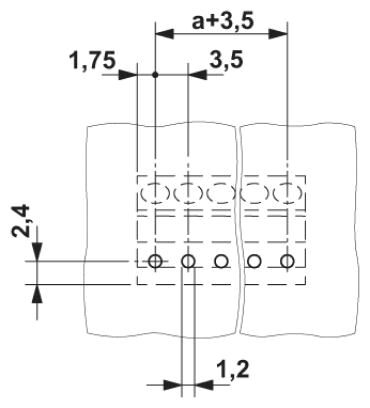

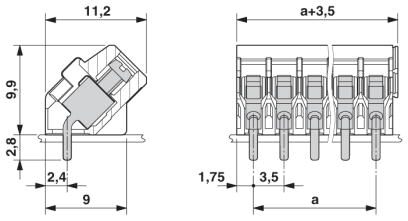

Размеры
| Длина [ l ] | 11,2 мм |
|---|---|
| Размер шага | 3,5 мм |
| Размер a | 21 мм |
| Ширина [ w ] | 24,5 мм |
| Высота | 9,9 мм |
| Высота [ h ] | 12,7 мм |
| Длина выводов [P] | 2,8 мм |
| Расстояние между штырями | 3,5 мм |
| Диаметр отверстий | 1,2 мм |
Общие сведения
| Серия изделий | PTA 1,5 |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 200 В |
| Расчетное напряжение (II/2) | 400 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 17,5 A |
| Номинальное сечение | 1,5 мм² |
| Максимальный ток нагрузки | 17,5 A (Значение тока кроме всего прочего зависит от количества полюсов, размеров печатных проводников и температуры окружающей среды.) |
| Изоляционный материал | PA |
| Поверхность вывода под пайку | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Длина снятия изоляции | 5 мм |
| Полюсов | 7 |
| Резьба винтов | M2 |
| Мин. момент затяжки | 0,22 Нм |
| Момент затяжки, макс. | 0,25 Нм |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,14 мм² |
|---|---|
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 0,75 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 16 |
| 2 жестких провода одинакового сечения, мин. | 0,14 мм² |
| 2 жестких провода одинакового сечения, макс. | 0,5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,14 мм² |
| 2 гибких провода одинакового сечения, макс. | 0,5 мм² |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
