Возможные производители: KLEMSAN
Клеммы для печатной платы, номинальный ток: 2 A, номинальное напряжение: 250 В, размер шага: 2,5 мм, полюсов: 22, тип подключения: Пружинные зажимы Push-in, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 45 °, цвет: зеленый. Смещенные выводы под пайку, двухрядн.

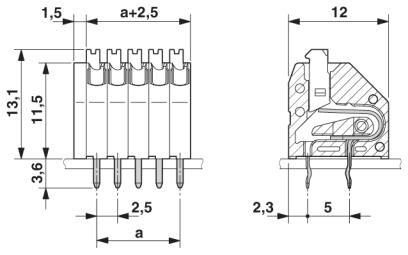

Размеры
| Длина [ l ] | 12 мм |
|---|---|
| Размер шага | 2,5 мм |
| Размер a | 52,5 мм |
| Ширина [ w ] | 56,5 мм |
| Высота | 13,1 мм |
| Высота [ h ] | 16,7 мм |
| Длина выводов [P] | 3,6 мм |
| Расстояние между штырями | 2,5 мм |
| Диаметр отверстий | 1 мм |
Общие сведения
| Серия изделий | PTSA 0,5 |
|---|---|
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 250 В |
| Расчетное напряжение (II/2) | 400 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 2 A |
| Номинальное сечение | 0,5 мм² |
| Максимальный ток нагрузки | 2 A |
| Изоляционный материал | PA |
| Поверхность вывода под пайку | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Длина снятия изоляции | 9 мм |
| Полюсов | 22 |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,14 мм² |
|---|---|
| Сечение жесткого проводника макс. | 0,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 0,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 20 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
