Возможные производители: KLEMSAN
Разъемы для печатной платы, номинальный ток: 12 A, расчетное напряжение (III/2): 630 В, полюсов: 10, размер шага: 7,62 мм, тип подключения: Фронтальные винтовые зажимы, цвет: зеленый, поверхность контакта: олово
Преимущества для Вас
- Известный принцип подключения позволяет применение во всем мире
- Оптимальный вариант для ограниченного монтажного пространства: обслуживание и подключение проводов с одной стороны
- Больший шаг для повышенных требований к напряжению
- Незначительное нагревание благодаря высокой контактной ЭДС
- Возможно подсоединение двух проводников
Размеры
| Длина [ l ] | 27,3 мм |
|---|---|
| Ширина [ w ] | 74,2 мм |
| Высота [ h ] | 15 мм |
| Размер шага | 7,62 мм |
| Размер a | 68,58 мм |
Общие сведения
| Серия изделий | FRONT-GMSTB 2,5/..-ST |
|---|---|
| Полюсов | 10 |
| Тип подключения | Фронтальные винтовые зажимы |
| Расчетное напряжение (III/3) | 400 В |
| Подключение согласно стандарту | EN-VDE |

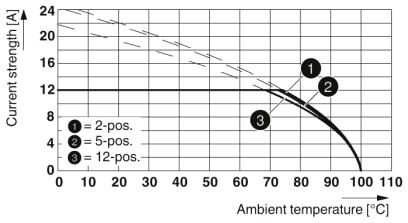

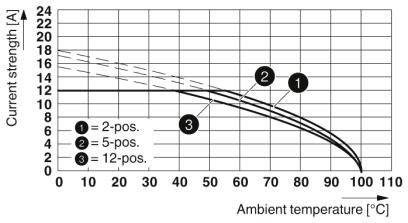

| Номинальный ток IN | 12 A |
| Номинальное сечение | 2,5 мм² |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| 2 жестких провода одинакового сечения, мин. | 0,2 мм² |
| 2 жестких провода одинакового сечения, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,2 мм² |
| 2 гибких провода одинакового сечения, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,25 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 1 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1 мм² |
| AWG согласно UL/CUL мин. | 30 |
| AWG согласно UL/CUL макс. | 12 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
