Артикул:
2130156
Внутрений код:
PC-2130156
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66 кб
Характеристики
Норма упаковки
—
10
Сечение провода кв.мм
—
25
Вес, шт
—
113,780 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

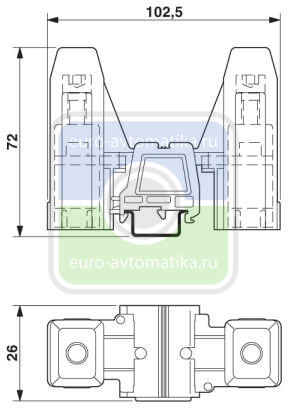

Универсальная клемма с винтовым зажимом, сечение: 6 - 25 мм², AWG: 10 - 4, ширина: 26 мм, цвет: серый
Преимущества для Вас
- В ассортименте исполнения с кабельным наконечником или прямым разъемом, а также комбинированные варианты
- Сильноточные разъемы UHV... представлены в различных исполнениях
- Широкий ассортимент принадлежностей, например, соединительная шина для поперечного соединения, обеспечивает возможность надежного и удобного подключения проводов сечением до 240 мм²
Общие сведения
| Количество ярусов | 1 |
|---|---|
| Количество точек подключения | 2 |
| Номинальное сечение | 25 мм² |
| Цвет | cерый |
| Изоляционный материал | PA-F |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | II |
| Макс. мощность потерь при номинальных условиях | 3,26 Вт |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Номинальный ток IN | 101 A |
| Максимальный ток нагрузки | 101 A (для кабеля сечением 25 мм² Поперечное сечение) |
| Номинальное напряжение UN | 1000 В |
| Открытая боковая стенка | Нет |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 6 мм² |
| Сечение жесткого проводника макс. | 25 мм² |
| Сечение гибкого проводника мин. | 10 мм² |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение провода AWG мин. | 10 |
| Сечение провода AWG макс. | 3 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 25 мм² |
| 2 жестких провода одинакового сечения, мин. | 2,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, мин. | 4 мм² |
| 2 гибких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 2,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 10 мм² |
| Длина снятия изоляции | 21 мм |
| Резьба винтов | M5 |
| Мин. момент затяжки | 4 Нм |
| Момент затяжки, макс. | 4,5 Нм |
| Токоведущая шина | 15 мм x 3 мм |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141120 |
|---|---|
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
Документы
Техническая документация
66 кб
