Артикул:
2203876
Внутрений код:
PC-2203876
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
67,4 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
30,490 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

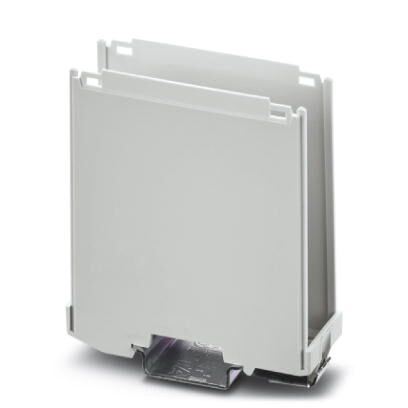

Корпуса для установки на несущую рейку, Нижняя часть корпуса, без вентиляционных отверстий, ширина: 25 мм, поперечное соединение: без шинного соединителя, цвет: светло-серый (7035), кол-во контактов поперечного соединителя: не существенно
Преимущества для Вас
- Гибкие возможности использования благодаря унифицированной системе и уникальному модульному принципу технологии присоединения
- Стандартизированные разъемы, например RJ45, USB, D-SUB и антенные гнезда в качестве системных компонентов
- Оптимальное использование пространства, а также выбор конструкций, цветов и маркировки
- Восьмиконтактные шинные соединители для несущей рейки для простой связи между модулями
Характеристики товаров
| Условное обозначение | Нижняя часть корпуса |
|---|---|
| Тип | ICS25-B77X75-O-7035 |
| Арт. № | 2203876 |
| Тип корпуса | Корпуса для установки на несущую рейку |
| Исполнение | Нижняя часть корпуса |
| Макс. достигаемый IP-код | IP20 |
| Тип монтажа | Установка на монтажной рейке |
| Количество ярусов | 3 |
| Имеется вентиляционное отверстие | нет |
| Макс. количество контактов | 24 (размер шага: 5 мм) |
Размеры

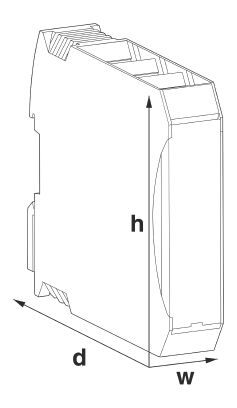

| Чертеж |  |
|---|---|
| Ширина [ w ] | 25 мм |
| Высота [ h ] | 77 мм |
| Глубина от верхнего края монтажной рейки [ d ] | 75 мм |
| Размеры | 25 мм x 77 мм x 87 мм (Нижняя и верхняя части корпуса) |
Спецификации материала
| Цвет (RAL) | светло-серый (7035) |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | Полиамид |
Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
Данные о печатной плате
| Количество креплений печатной платы | 2 |
|---|---|
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Тип крепления печатной платы | Защелка-фиксатор |
Рассеиваемая мощность отдельного корпуса при 20 °C
| Температура окружающей среды | 20 °C |
|---|---|
| Коэффициент уменьшения | 1 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 15 Вт |
Рассеиваемая мощность отдельного корпуса при 30 °C
| Температура окружающей среды | 30 °C |
|---|---|
| Коэффициент уменьшения | 0,81 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 12 Вт |
Рассеиваемая мощность отдельного корпуса при 40 °C
| Температура окружающей среды | 40 °C |
|---|---|
| Коэффициент уменьшения | 0,67 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 10 Вт |
Рассеиваемая мощность отдельного корпуса при 50 °C
| Температура окружающей среды | 50 °C |
|---|---|
| Коэффициент уменьшения | 0,53 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 8 Вт |
Рассеиваемая мощность отдельного корпуса при 60 °C
| Температура окружающей среды | 60 °C |
|---|---|
| Коэффициент уменьшения | 0,41 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 6,1 Вт |
Испытание на вибростойкость
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,15 мм (10 - 58,1 Гц) |
| Ускорение | 2г (58.1 - 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Направление испытания | X-, Y- и Z-ось |
Ударопрочность
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
|---|---|
| Форма удара | Полусинусоида |
| Ускорение | 15г |
| Продолжительность удара | 11 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
Нагревостойкость (испытание вдавливанием шарика)
| Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2): 2016-01 |
|---|---|
| Температура | 125 °C |
| Продолжительность испытания (часы) | 1 ч |
| Сила | 20 |
Испытание на опасность воспламенения (нить накала)
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
|---|---|
| Температура | 850 °C |
| Время воздействия | 30 c |
Испытание лаков и красок на стойкость к различным веществам
| Спецификации по испытанию | VW PV 3.10.7:2005-02 |
|---|
Степень защиты с помощью корпуса (IP)
| Спецификации по испытанию | DIN EN 60529 (VDE 0470-1):2014-09 |
|---|---|
| Результат, степень защиты IP-код | IP20 |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 10 |
| Наименование, количество в одной упаковке | Шт. |
| Тип упаковки | Картон |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
