Возможные производители: KLEMSAN
Трехфазный полупроводниковый контактор со входом 230 В пер. тока, выходной ток 9 А, нулевой выключатель, опционально с устройством тепловой защиты
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Степень защиты | IP20 |
| IP20 |
Входные данные
| Наименование, вход | Вход управляющего сигнала, справа / слева |
|---|---|
| Частота сети | 50 Гц |
| 60 Гц | |
| Номинальное напряжение цепи управления UC | 230 В AC |
| Диапазон напряжения срабатывания | 92 В AC ... 253 В AC |
| Диапазон напряжений относительно UC | 0,4 ... 1,1 |
| Номинальный ток цепи управления IC | 12,5 мА |
| Порог срабатывания | 48 В AC (Сигнал «0») |
| 96 В AC (Сигнал «1») | |
| Защитная схема | Защита от перенапр. Варистор |
| Индикатор состояния | LED желт. |
| Индикация ошибок | СИД красн. |
Выходные данные выхода нагрузки
| Наименование, выход | Выход перемен. тока |
|---|---|
| Расчетное импульсное напряжение Ue | 500 В AC |
| Диапазон рабочих напряжений | 48 В AC ... 575 В AC |

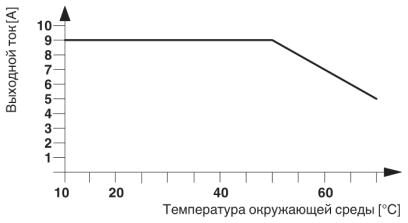

| Диапазон токовой нагрузки | 100 мА ... 9 A (см. Изменение хар-к) |
| Расчетный рабочий ток при AC-51 | 9 A |
| Расчетный рабочий ток при AC-53a | 9 A |
| Ток утечки | 6 мА |
| Остаточное напряжение | |
| Импульсный ток | 300 A (t = 10 мс) |
| Наименование защиты | Цепь RCV |
Общие сведения
| Испытательное напряжение, вход / выход | 5 кВeff |
|---|---|
| Частота коммутации | ≤ 1 Гц |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Указания по монтажу | Устанавливаются в ряд с промежутком = 20 мм |
| Режим работы | 100 % ED |
Параметры подключения 1
| Наименование, подключение | Цепь управления |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Параметры подключения 2
| Наименование, подключение | Цепь нагрузки |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Данные UL
| SCCR | 5 кA (20 A RK5 (standard fault) fuse) |
|---|---|
| FLA | 2 A (at 500 V, AC Resistance) |
| 2 A (at 500 V, AC General USE) | |
| 2 A (at 500 V, AC Resistance Air Heating) |
Стандарты и предписания
| Наименование | Стандарты / нормативные документы |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| EN 60947 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
