Артикул:
2297497
Внутрений код:
PC-2297497
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
263,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
57 575.02 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

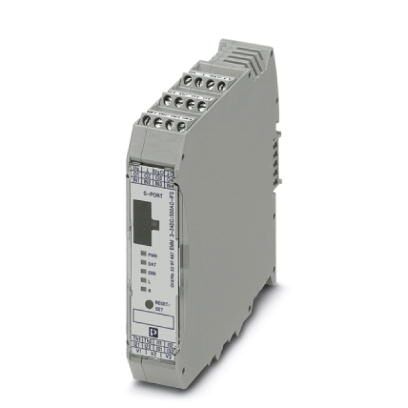

Электронный блок управления двигателем, для работы с внешним трансформатором тока - измерение активной мощности для контроля пониженной и повышенной нагрузки электродвигателя и установки, обеспечивающее оптимальную защиту для всех классов мощности. Настраиваемые пороговые значения для коммутации и сигнализации.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Степень защиты | IP20 |
| IP20 |
Входные данные
| Наименование, вход | Питание устройства |
|---|---|
| Расчетное напряжение питания цепи управления US | 24 В DC |
| Диапазон напряжений относительно US | 0,8 ... 1,25 |
| Диапазон напряжения питания цепи управления | 19,2 В DC ... 30 В DC |
| Номинальный ток питания цепи управления IS | 25 мА |
| Порог срабатывания | 9,6 В DC (Сигнал «0») |
| 19,2 В DC (Сигнал «1») | |
| Индикация рабочего напряжения | LED зел. |
| Индикатор состояния | Желтый светодиод - вращение по часовой стрелке (R), желтый светодиод - вращение против часовой стрелки (L), зеленый светодиод - передача данных |
| Индикация ошибок | СИД красн. |
| Наименование, вход | Цифровые входы |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Номинальный ток цепи управления IC | 3,3 мА |
| Наименование, вход | Измерительный вход для сигнала напряжения V1, V2, V3 |
| Диапазон входных напряжений | 42 В AC ... 575 В AC |
| Типовой входной ток при UN | |
| Наименование, вход | Измерительный вход для сигнала тока L1/T1, L2/T2, L3/T3 |
| Типовой входной ток при UN | 5 A (внешний преобразователь во вторичной цепи) |
Выходные данные
| Наименование, выход | Выход нагрузки |
|---|---|
| Частота сети | 50 Гц ... 60 Гц |
| Наименование, выход | Контакты обратной связи O1-O4 |
| Указание | Выход обратного сигнала настраивается, см. руководство пользователя |
| Количество выходов | 4 |
| Номинальное напряжение | 24 В DC (Выход полупроводниковой лог. цепи) |
| Номинального напряжение на выходе (коэффициент) | 0,8 ... 1,25 |
| Ток длительной нагрузки | 500 мА |
| Остаточное напряжение | |
| Защитная цепь / модуль | Cтабилитроны |
| Ограничение верхнего предела напряжения | > 33 В DC |
Измерения сигнала тока
| Измерение свыше | подключенный снаружи проходной трансформатор тока |
|---|---|
| Базовая точность | тип. 0,5 % |
Измерение напряжения / фазовое напряжение
| Диапазон напряжений | 0 В AC ... 350 В AC (фазовое напряжение) |
|---|---|
| Базовая точность | тип. 0,75 % |
Измерение мощности
| Диапазон мощности | 4,5 кВт (х коэффициент передачи преобразователя тока) |
|---|---|
| Базовая точность | тип. 2 % |
Общие сведения
| Испытательное напряжение, вход / выход | 8 кВ |
|---|---|
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Категория согласно ISO 13849 | ≤ 1 (Безопасное отключение) |
| Уровень эффективности согласно ISO 13849 | ≤ b (Безопасное отключение) |
Параметры подключения 1
| Наименование, подключение | Цепь управления |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Параметры подключения 2
| Наименование, подключение | Цепь нагрузки |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Стандарты и предписания
| Наименование | Стандарты / нормативные документы |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| EN 60947 | |
| EN 60947-4-2 | |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
