Возможные производители: KLEMSAN

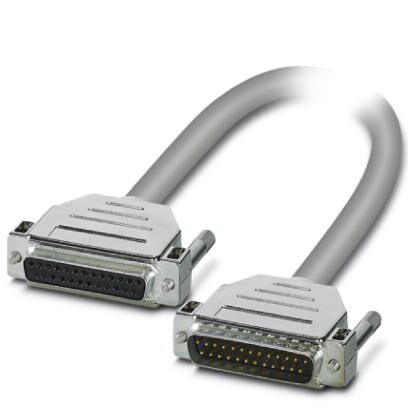

Подготовленный экранированный круглый кабель; Подключение 1: Гнездовая контактная часть разъема D-SUB (1x 25-полюсн.); Подключение 2: Штыревой разъем D-SUB (1x 25-полюсн.); длина кабеля: 3 м
Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
|---|---|
| 60 В DC | |
| Нагрузочная способность по току на 1 цепь, макс. | 2 A |
| Длина кабеля | 3 м |
| Наружный диаметр кабеля | 10,5 мм |
| Отдельная жила, сечение | 0,25 мм² |
| Отдельная жила, сечение [AWG] | 24 |
| Экранировка | есть |
| Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
Стандарты и предписания
| Негорючесть | МЭК 60332-1 |
|---|---|
| DIN VDE 0482 часть 332-1 | |
| Подключение согласно стандарту | CUL |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Параметры подключения 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 25 |
Параметры подключения 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Гнездовая контактная часть разъема D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 25 |
Поддерживаемые устройства управления
| Управление | ABB S800 I/O |
|---|---|
| - подходящие платы ввода-вывода | DI810 |
| DI811 | |
| DI814 | |
| DI818 | |
| DI830 | |
| DI831 | |
| DI840 | |
| DI885 | |
| DO810 | |
| DO814 | |
| DO818 | |
| DO840 | |
| DP820 | |
| DP840 | |
| AI810 | |
| AI820 | |
| AI830 | |
| AI835 | |
| AI845 | |
| AO810 | |
| AO820 |
Цветовой код
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | D-SUB25 (1) = D-SUB25 (1) = белый |
|---|---|
| D-SUB25 (2) = D-SUB25 (2) = коричневый | |
| D-SUB25 (3) = D-SUB25 (3) = зеленый | |
| D-SUB25 (4) = D-SUB25 (4) = желтый | |
| D-SUB25 (5) = D-SUB25 (5) = серый | |
| D-SUB25 (6) = D-SUB25 (6) = розовый | |
| D-SUB25 (7) = D-SUB25 (7) = синий | |
| D-SUB25 (8) = D-SUB25 (8) = красный | |
| D-SUB25 (9) = D-SUB25 (9) = черный | |
| D-SUB25 (10) = D-SUB25 (10) = фиолетовый | |
| D-SUB25 (11) = D-SUB25 (11) = серый-розовый | |
| D-SUB25 (12) = D-SUB25 (12) = красный-синий | |
| D-SUB25 (13) = D-SUB25 (13) = белый-зеленый | |
| D-SUB25 (14) = D-SUB25 (14) = коричневый-зеленый | |
| D-SUB25 (15) = D-SUB25 (15) = белый-желтый | |
| D-SUB25 (16) = D-SUB25 (16) = желтый-коричневый | |
| D-SUB25 (17) = D-SUB25 (17) = белый-серый | |
| D-SUB25 (18) = D-SUB25 (18) = серый-коричневый | |
| D-SUB25 (19) = D-SUB25 (19) = белый-розовый | |
| D-SUB25 (20) = D-SUB25 (20) = розовый-коричневый | |
| D-SUB25 (21) = D-SUB25 (21) = белый-синий | |
| D-SUB25 (22) = D-SUB25 (22) = коричневый-синий | |
| D-SUB25 (23) = D-SUB25 (23) = белый-красный | |
| D-SUB25 (24) = D-SUB25 (24) = коричневый-красный | |
| D-SUB25 (25) = D-SUB25 (25) = белый-черный |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27242200 |
|---|---|
| eCl@ss 6.0 | 27249200 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
