Возможные производители: KLEMSAN

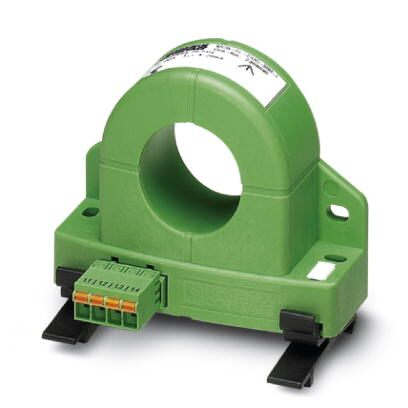

Универсальный преобразователь тока для измерения постоянного, переменного и несинусоидального тока, входной ток 0... 500 A, выходной ток 4 ... 20 мА
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 65 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Помехоустойчивость | EN 61000-6-2 |
Входные данные
| Количество входов | 1 |
|---|---|
| Диапазон входных токов | 0 A ... 500 A |
| Нагрузочная способность по максимальному току | 3,6 x IВХОД |
| Диапазон измерения частоты | 20 Гц ... 6000 Гц (0 Гц) |

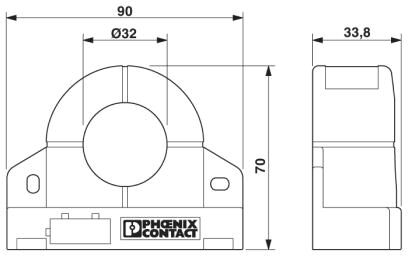

| Тип подключения | Кабельный ввод: диаметр 32 мм |
| Номинальная частота: Стандартный преобразователь | 20 Гц ... 6000 Гц |
| Номинальный первичный ток Ipn | 500 A |
Выходные данные
| Наименование, выход | выход тока |
|---|---|
| Выходной сигнал, ток | 4 мА ... 20 мА |
| макс. выходной ток | |
| Нагрузка / выходная нагрузка, выход тока |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 20 В DC ... 30 В DC |
| Потребляемый ток, макс. | (30 + IOUT) мА |
| Потребляемая мощность | 1,65 Вт |
Параметры подключения 1
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,25 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Общие сведения
| Класс точности | 1 |
|---|---|
| Ошибка передачи, макс. | |
| Температурный коэффициент, стандартн. | 0,02 %/K (0 ... 60 °C) |
| 0,04 %/K (-40 °C ... 65 °C) | |
| Нелинейность | |
| Ступенчатая характеристика (10-90%) | 150 мс |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В AC |
| Испытательное напряжение, вход / выход | 3,5 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, вход / питание | 3,5 кВ (50 Гц, 1 мин) |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Цвет | зеленый |
| Материал корпуса | Frianyl B63 V0 GV30 |
| Соответствие нормам | Соответствие CE |
Стандарты и предписания
| Излучение помех | EN 61000-6-4 |
|---|---|
| Помехоустойчивость | EN 61000-6-2 |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
