Артикул:
2313465
Внутрений код:
PC-2313465
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
76,6 кб
Характеристики
Вес, шт
—
194,400 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

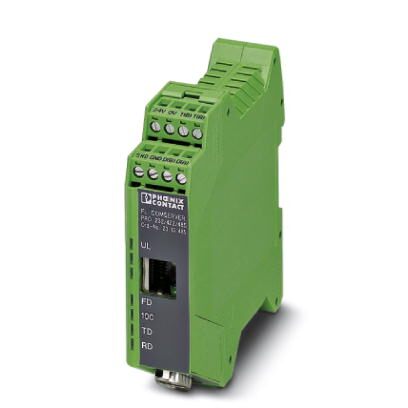

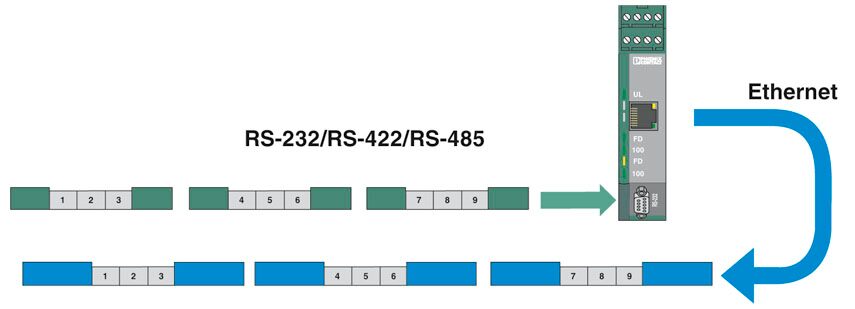

Второе поколение FL COMSERVER PRO... (PROGRAMMABLE), программируется на языке BASIC, для создания собственных решений по преобразованию сигналов последовательного интерфейса RS-232/422/485 в сигналы Ethernet. С примерами программ, дополнительным ПО и документацией для пользователей
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| -20 °C ... 60 °C (согласно UL) | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Высота | 5000 м (Ограничение см. в заявлении производителя) |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2:2005 |
Общие сведения
| Гальваническая развязка | DIN EN 50178 (VCC // Ethernet // последовательный) |
|---|---|
| Испытательное напряжение / интерфейс передачи данных | 1,5 кВeff (50 Гц, 1 мин) |
| Испытательное напр., интерфейс передачи дан. / питание | 1,5 кВeff |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 61000-6-4 |
| Вес нетто | 194,4 г |
| Материал корпуса | PA 6.6-FR |
| Цвет | зеленый |
| MTBF | 666 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 179 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Соблюдать особые указания по монтажу в документации!) |
| UL, США | Класс I, зона 2, AEx nA IIC T5 |
| UL, США / Канада | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D | |
| UL, Канада | Класс I, зона 2, Ex nA IIC T5 Gc X |
Питание
| Номинальное напряжение питания | 24 В AC/DC ±20 % (с помощью вставных винтовых клемм COMBICON) |
|---|---|
| 24 В DC ±5 % (в качестве альтернативного или резервного - питание от системной платы шины или питание от сети.) | |
| Диапазон напряжения питания | 19,2 В AC/DC ... 28,8 В AC/DC (с помощью вставных винтовых клемм COMBICON) |
| 22,8 В DC ... 25,2 В DC (в качестве альтернативного или резервного - питание от системной платы шины или питание от сети.) | |
| Потребляемый ток, типовой | 100 мА (24 В DC) |
Последовательный интерфейс
| Интерфейс 1 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
|---|---|
| Интерфейс | Ethernet |
| Количество портов | 1 |
| Тип подключения | Гнездовая часть разъема RJ45, экранированная |
| Дальность передачи | ≤ 100 м (Витая пара, экранированная) |
| Поддерживаемые протоколы | TCP/IP, UDP |
| Вспомогательные протоколы | ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP |
| Скорость последовательной передачи данных | 10/100 Мбит/с, функция Autonegotiation |
| Интерфейс 2 | Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Интерфейс | RS-232 |
| Тип подключения | Штекер D-SUB-9 |
| Формат файла / кодирование | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Расположение выводов | Переключение DTE/DCE через устройство управления на базе Web |
| Контроль потока данных / протокол | Программная поддержка квитирования, Xon/Xoff или аппаратная поддержка квитирования RTS/CTS |
| Скорость последовательной передачи данных | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 кбит/с |
| Интерфейс 3 | Интерфейс RS-422, согласно ITU-T V.28, EIA/TIA-422, DIN 66348-1 |
| Интерфейс | RS-422 |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Формат файла / кодирование | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Дальность передачи | ≤ 1200 м |
| Нагрузочный резистор | 390 Ω (конфигурируемый) |
| 180 Ω | |
| 390 Ω | |
| Контроль потока данных / протокол | самоуправляемый |
| Скорость последовательной передачи данных | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 кбит/с |
| Интерфейс 4 | Интерфейс RS-485, согласно EIA/TIA-485, DIN 66259-4 / RS-485 2-проводный |
| Интерфейс | RS-485 |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Формат файла / кодирование | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Нагрузочный резистор | 390 Ω (конфигурируемый) |
| 180 Ω | |
| 390 Ω (конфигурируемый) | |
| Контроль потока данных / протокол | самоуправляемый |
| Скорость последовательной передачи данных | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 кбит/с |
Функции
| Управление через веб-интерфейс | да |
|---|---|
| Управление | Веб-управление, SNMP, аварийный доступ через послед. интерфейс |
| Отображение состояний и диагностики | Светодиодные индикаторы: UL (напряжение питания логических схем), TD + RD (передача последовательного потока данных), FD (дуплексный режим), 100 (работа со скоростью передачи данных 100 Мбит/с), Link (Ethernet), Activity (Ethernet), ERR (сбой) |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Данные испытания | 1 м |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | 15г, продолжительность 11 мс, ударный импульс полусинусоида |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | 30г, продолжительность 11 мс, ударный импульс полусинусоида |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Стандарты / нормативные документы | EN 50121-4 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США | Класс I, зона 2, AEx nA IIC T5 |
| UL, США / Канада | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D | |
| UL, Канада | Класс I, зона 2, Ex nA IIC T5 Gc X |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 19179290 |
|---|---|
| eCl@ss 4.0 | 27250504 |
| eCl@ss 4.1 | 27250504 |
| eCl@ss 5.0 | 27250504 |
| eCl@ss 5.1 | 27250500 |
| eCl@ss 6.0 | 19179200 |
| eCl@ss 7.0 | 19179290 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19179290 |
