Возможные производители: KLEMSAN

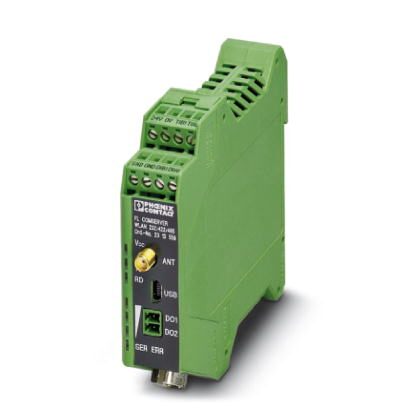

FL COMSERVER WLAN... - сервер, обеспечивающий сопряжение последовательного интерфейса RS-232/422/485 или USB с сетью WLAN-Ethernet со скоростью передачи 54 Мбит/с, поддержка протоколов TCP и UDP, в комплекте с компакт-диском с программой Com Port Redirector и документацией для пользователя (в формате PDF).
Преимущества для Вас
- Соединители T-Bus для поддержки резервного питания и модульной конструкции станций
- Простое в применении ПО для конфигурирования
- Режимы Ad-Hoc и Инфраструктура
- Светодиодные диагностические индикаторы
- ПО для виртуальных COM-портов входит в комплект поставки
- Гальваническая развязка 3-х цепей VCC // RS-232/422/485 // сеть
- Расширенный температурный диапазон от -25°C до 60°C
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
Высота | 5000 м (Ограничение см. в заявлении производителя) |
Степень защиты | IP20 |
Помехоустойчивость | EN 61000-6-2:2005 |
Общие сведения
Гальваническая развязка | VCC // WLAN, RS-232, RS-422, RS-485, USB |
---|---|
Испытательное напряжение / интерфейс передачи данных | 1,5 кВeff (50 Гц, 1 мин) |
Испытательное напр., интерфейс передачи дан. / питание | 1,5 кВeff |
Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
Излучение помех | EN 61000-6-4 |
Вес нетто | 232,8 г |
Материал корпуса | PA 6.6-FR |
Цвет | зеленый |
MTBF | 1153 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
262 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
MTTF | 2120 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
851 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
346 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
Соответствие нормам | Соответствие CE |
UL, США / Канада | 508 Listed |
FCC | Часть 15, RSS 210 |
Питание
Номинальное напряжение питания | 24 В DC ±20 % (в качестве альтернативного или резервного - питание от системной платы шины или питание от сети.) |
---|---|
Диапазон напряжения питания | 10 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
19 В AC ... 29 В AC (с помощью вставных винтовых клемм COMBICON) | |
Потребляемый ток, типовой | ≤ 100 мА (24 В DC) |
Последовательный интерфейс
Интерфейс 1 | Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
---|---|
Интерфейс | RS-232 |
Тип подключения | Штекер D-SUB-9 |
Формат файла / кодирование | Послед. асинхронный UART/NRZ, 7/8 бит - данные, 1/2 - стоп-бит, 1 бит - четность, 10/11 бит - длина символа |
Контроль потока данных / протокол | Программная поддержка квитирования, Xon/Xoff или аппаратная поддержка квитирования RTS/CTS |
Скорость последовательной передачи данных | 0,3; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 31,25; 38,4; 57,6; 75; 93,75; 115,2 кбит/с |
Интерфейс 2 | Интерфейс RS-422, согласно ITU-T V.28, EIA/TIA-422, DIN 66348-1 |
Интерфейс | RS-422 |
Тип подключения | Штекерное / винтовое подключение COMBICON |
Формат файла / кодирование | Послед. асинхронный UART/NRZ, 7/8 бит - данные, 1/2 - стоп-бит, 1 бит - четность, 10/11 бит - длина символа |
Дальность передачи | ≤ 1200 м |
Нагрузочный резистор | 390 Ω |
180 Ω | |
390 Ω (может быть подключен) | |
Контроль потока данных / протокол | самоуправляемый |
Скорость последовательной передачи данных | 0,3; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 31,25; 38,4; 57,6; 75; 93,75; 115,2; 136; 187,5 кбит/с |
Интерфейс 3 | Интерфейс RS-485, согласно EIA/TIA-485, DIN 66259-4 / RS-485 2-проводный |
Интерфейс | RS-485 |
Тип подключения | Штекерное / винтовое подключение COMBICON |
Формат файла / кодирование | Послед. асинхронный UART/NRZ, 7/8 бит - данные, 1/2 - стоп-бит, 1 бит - четность, 10/11 бит - длина символа |
Нагрузочный резистор | 390 Ω |
180 Ω | |
390 Ω (может быть подключен) | |
Контроль потока данных / протокол | самоуправляемый |
Скорость последовательной передачи данных | 0,3; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 31,25; 38,4; 57,6; 75; 93,75; 115,2; 136; 187,5 кбит/с |
Интерфейс 4 | USB-интерфейс |
Интерфейс | USB |
Тип подключения | Mini-USB B, розетка |
Интерфейс беспроводной связи
Описание интерфейса | WLAN согласно IEEE 802.11 b/g |
---|---|
Диапазон частот | 2,402 ГГц ... 2,48 ГГц (Диапазон ISM) |
Излучаемая мощность, минимальная | -28 дБм (настраивается с помощью ПО) |
Излучаемая мощность, максимальная | 20 дБм (настраивается с помощью ПО) |
Скорость передачи данных | ≤ 54 Мбит/с |
Чувствительность приемника, минимальная | -85 дБм |
Антенна | внешний |
Тип подключения | Разъем SMA |
Режим работы | Режим управления инфраструктурой, режим одноранговой сети (Ad-Hoc) |
Безопасность (надежность) | 802.11i, WPA PSK (preshared key), WPA2 PSK, AES, WEP 64 бита/128 бит, TKIP |
Конфигурирование | USB, последовательная передача, с ПО для конфигурирования |
Поддерживаемые протоколы | TCP/IP, UDP |
Функции
Управление | С ПО для конфигурирования через USB и последовательный интерфейс |
---|---|
Отображение состояний и диагностики | Светодиодные индикаторы: UL (напряжение питания логических схем), TD + RD (передача последовательного потока данных), 4-ступенчатая гистограмма (мощность принимаемого радиосигнала), SER ERR (ошибка при последовательной передаче) |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2:2005 |
Соответствие нормам | Соответствие CE |
UL, США / Канада | 508 Listed |
FCC | Часть 15, RSS 210 |
Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 10.0.1 | 19179290 |
---|---|
eCl@ss 4.0 | 27230207 |
eCl@ss 4.1 | 27230207 |
eCl@ss 5.0 | 27230207 |
eCl@ss 5.1 | 27230200 |
eCl@ss 6.0 | 19179200 |
eCl@ss 7.0 | 19179290 |
eCl@ss 8.0 | 19179290 |
eCl@ss 9.0 | 19179290 |
