Возможные производители: KLEMSAN

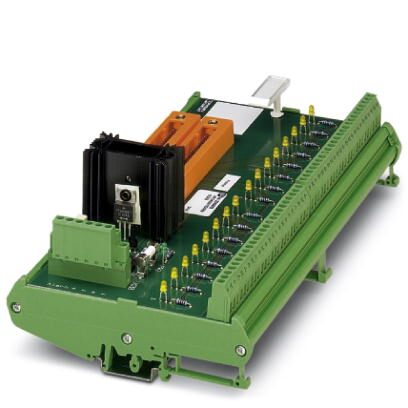

16-канальный модуль цифрового ввода с винтовыми зажимами и резервной схемой питания. Предназначен для платы Yokogawa SDV 144.
Общие сведения
| Указание | Контроль напряжения на модуле не функционирует в комбинации с подключенными клеммами для установки предохранителей HESILED со встроенным световым индикатором. |
|---|---|
| Макс. допустимое рабочее напряжение | 30 В DC |
| Макс. допустимый ток (на ответвление) | 100 мА |
| Макс. допустимый ток (все ответвления) | 2 A |
| Монтажное положение | на выбор |
| Степень защиты | IP00 |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые зажимы |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Полюсов | 48 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Совместимы с Yokogawa KS |
| Момент затяжки | 0,5 Нм |
| Количество точек подключения | 2 |
| Полюсов | 50 |
Данные по подключению Подключение 3
| Наименование, подключение | Питание |
|---|---|
| Тип подключения | Винтовые зажимы |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 1 |
| Полюсов | 6 |
Поддерживаемые устройства управления
| Управление | Yokogawa ProSafe-RS |
|---|---|
| - подходящие платы ввода-вывода | SDV144 |
Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178: 1998-04 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0,5 кВ (1,2 / 50 мкс) |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
