Артикул:
2320241
Внутрений код:
PC-2320241
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
91,5 кб
Характеристики
Вес, шт
—
870,000 GRM
• Cрок поставки 2-7 дней - 21 шт.
97 744.97 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

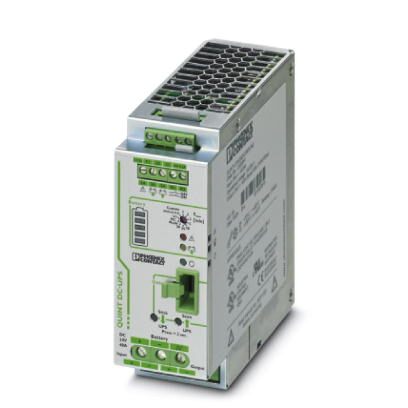

Источник бесперебойного питания с технологией IQ для установки на несущую рейку, вход: 24 В DC, выход: 24 В DC / 40 A, включая смонтированный универсальный адаптер для несущей рейки UTA 107/30
Описание изделия
С помощью модуля БП на 24 В пост. тока с выходным током от 5 до 40 А вы можете сформировать индивидуальное решение на основе комбинации источника питания, модуля БП и энергоаккумулятора.
Преимущества для Вас
- Простота эксплуатации благодаря функции автоматического распознавания батареи, замены батареи в рабочем режиме без использования инструментов и передаче данных через IFS-интерфейс
- Оптимальное использование времени автономной работы и предупредительный контроль энергоаккумулятора
- Быстрая зарядка аккумулятора
- Комплексная система сигнализации и параметрирования
- Быстрое срабатывание стандартных автоматических выключателей благодаря технологии SFB (Selective Fuse Breaking)
- Надежный пуск тяжелых нагрузок благодаря статическому резервированию мощности POWER BOOST, обеспечивающему длительную подачу тока до 1,5 от номинального
Размеры
| Ширина | 47 мм |
|---|---|
| Высота | 130 мм |
| Глубина | 125 мм |
| Ширина при альтернативном монтаже | 123 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина при альтернативном монтаже | 51 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
Входные данные
| Входное напряжение | 24 В DC |
|---|---|
| Номинальное напряжение на входе | 24 В DC |
| Диапазон входных напряжений | 18 В DC ... 30 В DC |
| Потребляемый ток (макс.) | 51,9 A (макс., работа от сети) |
| Потребляемый ток (в процессе загрузки) | 6,9 A (зарядка, работа от сети) |
| Пороговое значение включения, фиксированное | ≤ 22 В DC |
| Пороговое значение включения, изменяемое | 1 В/0,1 с |
Выходные данные (работа от сети 24 В DC)
| Номин. напряжение на выходе | 24 В DC |
|---|---|
| Диапазон выходных напряжений (в зависимости от входного напряжения) | 18 В DC ... 30 В DC |
| Номинальный ток на выходе (IN) | 40 A (-25 °C ... 50 °C) |
| POWER BOOST (IBoost) | 45 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 215 A (-25 °C ... 60 °C) |
Выходные данные (работа от аккумулятора 24 В DC)
| Номин. напряжение на выходе | 24 В DC |
|---|---|
| Диапазон выходных напряжений (в зависимости от входного напряжения) | 19,2 В DC ... 27,6 В DC (UВЫХОД = UBAT - 0,5 В DC) |
| Номинальный ток на выходе (IN) | 40 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 45 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 215 A (-25 °C ... 60 °C) |
Общие сведения
| Технология IQ | да |
|---|---|
| Вес нетто | 0,7 кг |
| Степень защиты | III |
| MTBF (IEC 61709, SN 29500) | > 500000 ч (40 °C) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: отступ по горизонтали 5 мм, по вертикали 50 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение проводника AWG, мин. | 8 |
| Сечение проводника AWG, макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение проводника AWG, мин. | 8 |
| Сечение проводника AWG, макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
Параметры подключения сигнализации
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Резьба винтов | M4 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 3 В/м |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-6-3 |
| EN 61000-4-6 | |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Сертификация UL | UL зарегистрирован UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | |
| 15 Гц ... 150 Гц, 2,3g tv = 90 мин. | |
| Применение в железнодорожной отрасли | EN 50121-4 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
