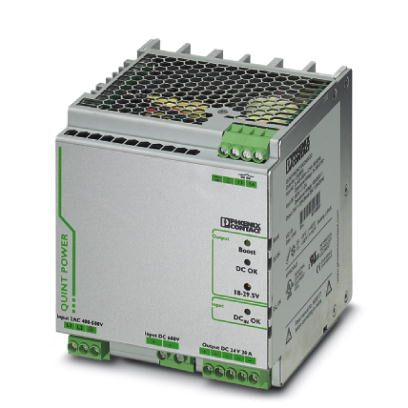

Первичный импульсный ИП для несущей рейки. Вход пер. тока: подходит для эксплуатации между двух фаз (400 В AC). Вход DC: подходит для эксплуатации с промежуточным контуром преобразователя частоты. Выход: 24 В пост.тока / 20 A.
Описание изделия
Блоки питания QUINT POWER – максимально высокая степень готовности оборудования благодаря SFB-технологии (селективное автоматическое отключение)
Компактные блоки питания нового поколения QUINT POWER обеспечивают максимальную степень готовности системы. SFB-технология (Selective Fuse Breaking Technology - технология селективного автоматического отключения) гарантирует надежное и быстрое срабатывание стандартных автоматических выключателей при кротком замыкании благодаря 6-кратному превышению номинального тока и задержке срабатывания электронной защиты в течение 12 мс. Благодаря селективному отключению неисправных цепей и локализации вышедших из строя устройств основные части системы остаются в полностью рабочем состоянии. Широкие диагностические возможности обеспечиваются путем непрерывного контроля выходного напряжения и тока. Система предупредительного функционального контроля распознает критические рабочие состояния, отображает их на устройствах визуализации и оповещает систему управления.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
| Высота установки | ≤ 2000 м |
Входные данные
| Диапазон номинальных напряжений на входе | 2x 400 В AC ... 500 В AC |
|---|---|
| 600 В DC | |
| Диапазон входных напряжений | 2x 360 В AC ... 575 В AC |
| 450 В DC ... 840 В DC | |
| Диапазон частот AC | 45 Гц ... 65 Гц |
| Диапазон частот DC | 0 Гц |
| Потребляемый ток | 2,5 A (400 В AC) |
| 2,1 A (500 В AC) | |
| Номинальная потребляемая мощность | 888 ВА |
| Импульс пускового тока | |
| Время автономной работы | тип. 20 мс (400 В AC) |
| Входной предохранитель | 3,15 A (инертного типа, внутренний) |
| Выбор подходящих предохранителей | 10 A ... 16 A (Характеристика B, C) |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Защитная цепь / модуль | Варистор |
Выходные данные
| Номинальное напряжение | 24 В DC ±1 % |
|---|---|
| Диапазон настройки выходного напряжения (USet) | 18 В DC ... 29,5 В DC (UIN ≥ 360 В AC / 480 В DC) |
| 18 В DC ... 26 В DC ( | |
| Номинальный ток на выходе (IN) | 20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 26 A (-25 °C ... 40 °C, в непрерывном режиме, UOUT = 24 В DC) |
| Selective Fuse Breaking (ISFB) | 120 A (20 мс) |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Устойчивость к обратной связи | |
| Защита от импульсных перенапряжений на выходе | |
| Нагрузка, емкостная, максимальная | неограниченно |
| активное ограничение тока | прибл. 27 A |
| Рассогласование | |
| Остаточная пульсация | (ДА) (при номинальном значении) |
| Выходная мощность | 480 Вт |
| Коммутационные пики, номинальная нагрузка | (ДА) (20 МГц) |
| Рассеиваемая мощность, без нагрузки, макс. | 11 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 51 Вт |
Общие сведения
| Вес нетто | 2 кг |
|---|---|
| КПД | > 92 % (600 В DC) |
| > 90,5 % (400 В AC) | |
| Напряжения изоляции на входе / выходе | 1,5 кВ AC (Типовое исп.) |
| 2 кВ AC (Выборочное исп.) | |
| Напряжения изоляции, вход/PE | 4 кВ AC (Типовое исп.) |
| 1,5 кВ AC (Выборочное испытание) | |
| Напряжения изоляции, выход/PE | 500 В DC (Выборочное исп.) |
| Степень защиты | I |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | |
| > 860000 ч (40 °C) | |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN ≥50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 10 |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 12 |
| Сечение проводника AWG, макс. | 10 |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
Параметры подключения сигнализации
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 10 |
| Резьба винтов | M3 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Подключение согласно стандарту | CUL |
| Стандарт - безопасность трансформаторов | EN 61558-2-17 |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| EN 61558-2-17 | |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | |
| 15 Гц ... 150 Гц, 2,3г, 90 мин. | |
| Применение в железнодорожной отрасли | EN 50121-4 |
Классификация
