Артикул:
2321790
Внутрений код:
PC-2321790
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
64,7 кб
Характеристики
Вес, шт
—
384,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
31 733.96 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Фронтальный адаптер VIP-VARIOFACE, с подключенным системным кабелем для SMATIC S7-300, подключение 2 x 8 каналов, длина кабеля: 2 м
Указание
| Тип указания | Указания по эксплуатации |
|---|---|
| Указание | Платы аналогового ввода-вывода Во избежание коротких замыканий все проволочные перемычки должны быть разъединены! Напряжениене должно подаваться на фронтальный адаптер! |
| Тип указания | Указания по эксплуатации |

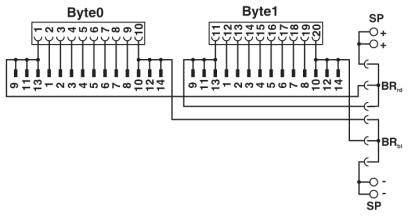

| Указание | Платы цифрового ввода-вывода Благодаря имеющейся проволочной перемычке входные или выходные байты потенциально связаны. |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. рабочая высота | ≤ 2000 м |
Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
|---|---|
| 60 В DC | |
| Макс. допустимый ток | 1 A (на цепь) |
| 8 A (на каждый зажим, питание от отдельного блока питания) | |
| Макс. допустимое значение суммарного тока | 2 A (на байт, при питании от отдельного шунтированного блока питания) |
| Монтажное положение | на выбор |
| Нормальный режим работы | 100 % ED |
| Степень защиты | IP20 |
| Степень защиты на месте установки | ≥ IP54 |
Параметры подключения 1
| Наименование, подключение | Сторона управления |
|---|---|
| Тип подключения | Штекерное подключение |
| Указание | Съемный для 20-контактных модулей ввода/вывода |
Параметры подключения 2
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Подключение согласно стандарту | МЭК 60603-13 |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 2 |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
Параметры подключения 3
| Наименование, подключение | Питание |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Кабель
| Конструкция кабеля: Количество гибких проводников: | 7 |
|---|---|
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0,14 мм² |
| Наружный диаметр | 6,4 мм |
| Длина кабеля | 2 м |
| Экранировка | нет |
| Кабель, не содержащий галоген | нет |
| Сопротивление кабеля, макс. | 0,16 Ω/м |
Поддерживаемые устройства управления
| Управление | SIEMENS S7-300 / ET 200 M |
|---|---|
| - подходящие платы ввода-вывода | 6ES7 321-1BH50-0AA0 |
| 6ES7 321-7BH01-0AB0 | |
| 6ES7 321-1BH02-0AA0 | |
| 6ES7 321-1BH10-0AA0 | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-8BF00-0AB0 | |
| 6ES7 322-1BH10-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 331-7HF01-0AB0 | |
| 6ES7 331-7KF02-0AB0 | |
| 6ES7 331-7KB02-0AB0 | |
| 6ES7 331-7TF01-0AB0 | |
| 6ES7 332-5HD01-0AB0 | |
| 6ES7 332-5HB01-0AB0 | |
| 6ES7 332-7ND02-0AB0 | |
| 6ES7 332-8TF01-0AB0 | |
| 6ES7 334-0CE01-0AA0 | |
| 6ES7 334-0KE00-0AB0 | |
| 6ES7 335-7HG01-0AB0 | |
| 6ES7 338-4BC01-0AB0 | |
| 6ES7 350-1AH03-0AE0 | |
| 6ES7 351-1AH01-0AE0 | |
| 6ES7 352-1AH02-0AE0 | |
| 6ES7 353-1AH01-0AE0 | |
| 6ES7 354-1AH01-0AE0 | |
| 6ES7 355-0VH10-0AE0 | |
| 6ES7 355-1VH10-0AE0 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0,6 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
