Возможные производители: KLEMSAN

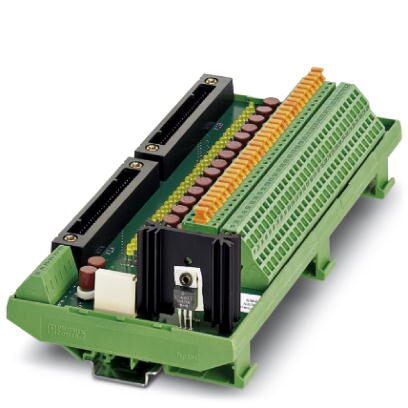

Модуль VARIOFACE с винтовыми зажимами, 32 канала, резервный соединительный штекер для модулей ввода Yokogawa ADV151, ADV161.
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 70 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
Указание | Контроль напряжения на модуле не функционирует в комбинации с подключенными клеммами для установки предохранителей HESILED со встроенным световым индикатором. |
---|---|
Макс. допустимое рабочее напряжение | 24 В DC |
Макс. допустимый ток (на ответвление) | 63 мA AC (с предохранителем, следует учитывать снижение характеристик) |

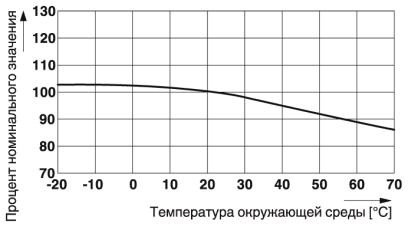

Макс. допустимый ток (все ответвления) | 2 A (с предохранителем, следует учитывать снижение характеристик) |
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Степень защиты | IP00 |
Данные по подключению Подключение 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Тип подключения | Винтовые зажимы |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 12 |
Количество точек подключения | 1 |
Полюсов | 64 |
Данные по подключению Подключение 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | Совместимы с Yokogawa KS |
Момент затяжки | 0,5 Нм |
Количество точек подключения | 2 |
Полюсов | 50 |
Указание | Подходящие системные кабели: Phoenix Contact YUC50, Yokogawa AKB331 |
Стандарты и предписания
Наименование | Воздушный путь и путь утечки между цепями |
---|---|
Стандарты / нормативные документы | DIN EN 50178 |
Расчетное напряжение изоляции | 50 В |
Расчетное импульсное напряжение | 0,5 кВ (Функциональная изоляция) |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
