Возможные производители: KLEMSAN

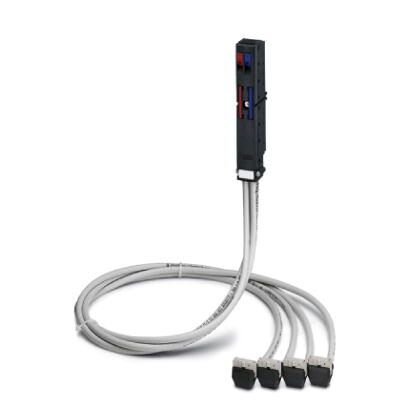

Фронтальный адаптер VIP-VARIOFACE, с подключенным системным кабелем для SMATIC S7-300, подключение 4 x 8 каналов, длина кабеля: 1 м
Указание
Тип указания | Указания по эксплуатации |
---|---|
Указание | Платы аналогового ввода-вывода Во избежание коротких замыканий все проволочные перемычки должны быть разъединены! Напряжениене должно подаваться на фронтальный адаптер! |
Тип указания | Указания по эксплуатации |
Указание | Платы цифрового ввода-вывода Благодаря имеющейся проволочной перемычке входные или выходные байты потенциально связаны. |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Степень защиты | IP20 |
IP20 |
Общие сведения
Макс. допустимое рабочее напряжение | 25 В AC |
---|---|
60 В DC | |
Макс. допустимый ток | 1 A (на цепь) |
8 A (Отдельный блок питания) | |
Монтажное положение | на выбор |
Степень защиты | IP20 |
Параметры подключения 1
Наименование, подключение | Сторона управления |
---|---|
Тип подключения | Штекерное подключение |
Указание | Съемный для 40-контактных модулей ввода/вывода |
Параметры подключения 2
Наименование, подключение | Уровень полевых устройств |
---|---|
Тип подключения | IDC/FLK коммутационная плата |
Количество точек подключения | 4 |
Полюсов | 14 |
Размер шага | 2,54 мм |
Параметры подключения 3
Наименование, подключение | Питание |
---|---|
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 14 |
Кабель
Конструкция кабеля: Количество гибких проводников: | 7 |
---|---|
Отдельная жила, материал | Медь, оцинкованная |
Отдельная жила, сечение | 0,14 мм² |
Наружный диаметр | 6,4 мм |
Длина кабеля | 1 м |
Экранировка | нет |
Кабель, не содержащий галоген | нет |
Сопротивление кабеля, макс. | 0,16 Ω/м |
Поддерживаемые устройства управления
Управление | SIEMENS S7-300 / ET 200 M |
---|---|
- подходящие платы ввода-вывода | CPU 313C |
CPU 313C-2PtP | |
CPU 313C-2DP | |
CPU 314C-2PtP | |
CPU 314C-2DP | |
6ES7 321-1BL00-0AA0 | |
6ES7 322-1BL00-0AA0 | |
6ES7 322-8BH01-0AB0 | |
6ES7 322-8BH10-0AB0 | |
6ES7 323-1BL00-0AA0 | |
6ES7 331-7NF00-0AB0 | |
6ES7 331-7NF10-0AB0 | |
6ES7 331-7PF01-0AB0 | |
6ES7 331-7PF11-0AB0 | |
6ES7 350-2AH01-0AE0 | |
6ES7 357-4AH01-0AE0 | |
6ES7 331-1KF02-0AB0 |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Стандарты / нормативные документы | МЭК 60664 |
DIN EN 50178 | |
Расчетное напряжение изоляции | 63 В |
Расчетное импульсное напряжение | 0,6 кВ |
Изоляция | Функциональная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
