Артикул:
2322647
Внутрений код:
PC-2322647
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
64,5 кб
Характеристики
Вес, шт
—
2 250,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

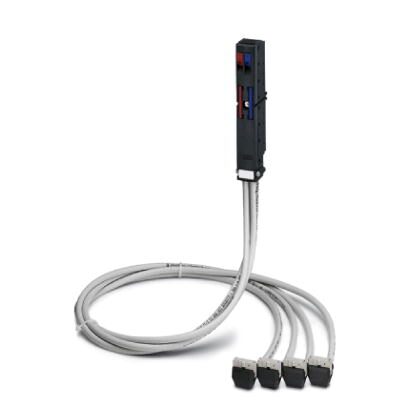

Фронтальный адаптер VIP-VARIOFACE, с подключенным системным кабелем для SMATIC S7-300, подключение 4 x 8 каналов, длина кабеля: 8 м
Указание
| Тип указания | Указания по эксплуатации |
|---|---|
| Указание | Платы аналогового ввода-вывода Во избежание коротких замыканий все проволочные перемычки должны быть разъединены! Напряжениене должно подаваться на фронтальный адаптер! |
| Тип указания | Указания по эксплуатации |
| Указание | Платы цифрового ввода-вывода Благодаря имеющейся проволочной перемычке входные или выходные байты потенциально связаны. |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Степень защиты | IP20 |
| IP20 |
Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
|---|---|
| 60 В DC | |
| Макс. допустимый ток | 1 A (на цепь) |
| 8 A (Отдельный блок питания) | |
| Монтажное положение | на выбор |
| Степень защиты | IP20 |
Параметры подключения 1
| Наименование, подключение | Сторона управления |
|---|---|
| Тип подключения | Штекерное подключение |
| Указание | Съемный для 40-контактных модулей ввода/вывода |
Параметры подключения 2
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 4 |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
Параметры подключения 3
| Наименование, подключение | Питание |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Кабель
| Конструкция кабеля: Количество гибких проводников: | 7 |
|---|---|
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0,14 мм² |
| Наружный диаметр | 6,4 мм |
| Длина кабеля | 8 м |
| Экранировка | нет |
| Кабель, не содержащий галоген | нет |
| Сопротивление кабеля, макс. | 0,16 Ω/м |
Поддерживаемые устройства управления
| Управление | SIEMENS S7-300 / ET 200 M |
|---|---|
| - подходящие платы ввода-вывода | CPU 313C |
| CPU 313C-2PtP | |
| CPU 313C-2DP | |
| CPU 314C-2PtP | |
| CPU 314C-2DP | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 322-8BH01-0AB0 | |
| 6ES7 322-8BH10-0AB0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7NF10-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 350-2AH01-0AE0 | |
| 6ES7 357-4AH01-0AE0 | |
| 6ES7 331-1KF02-0AB0 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| DIN EN 50178 | |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0,6 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
Документы
Техническая документация
64,5 кб
