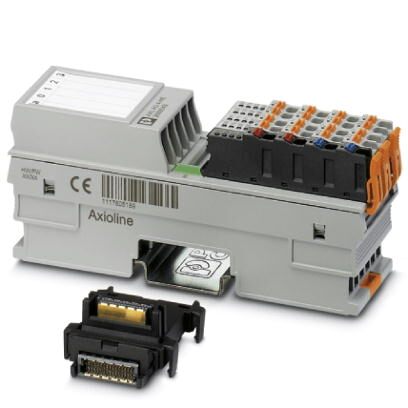

Axioline F, Модуль аналогового ввода, Аналоговые входы: 4, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-, 3-, 4-проводной, скорость передачи данных в локальной шине: 100 Мбит/с, встроенный блок питания датчиков, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Он служит для регистрации аналоговых сигналов тока.
Преимущества для Вас
- 4 аналоговых, биполярных каналов ввода для подключения сигналов тока
- 2-, 3- и 4-проводная схема подключения датчиков
- Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мА, ±20 мА
- Одновременное считывание всех каналов при помощи функции одновременной выборки
- Высокий коэффициент переходного затухания между каналами благодаря разделенным сигнальным цепям
- Особенно устойчив к помехам, вызываемым электромагнитным излучением
- Сохранение в памяти таблички спецификации устройства
Размеры
| Чертеж |  |
|---|---|
| Ширина | 35 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Параметры подключения
| Наименование | Axioline F штекер |
|---|---|
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 195,9 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | тип. 120 мА |
| макс. 150 мА | |
| Наименование | Питание аналоговых модулей (UA) |
| Электропитание | 24 В DC (Обеспечение питанием периферийных устройств и датчиков) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 45 мА (IiS = 0 мА) |
| тип. 118 мА (IiS = 4 x 20 мА (номинальная нагрузка)) | |
| макс. 125 мА (IiS = 4 x 20 мА (номинальная нагрузка)) | |
| тип. 238 мА (IiS = 4 x 50 мА (полная нагрузка)) | |
| макс. 245 мА (IiS = 4 x 50 мА (полная нагрузка)) | |
| Потребляемая мощность | тип. 1,5 Вт (на UBus и UA) |
| макс. 1,83 Вт (на UBus и UA) | |
| Наименование защиты | Защита от перенапряжений, напряжение питания |
| Защита от подключения с неправильной полярностью, электропитание | |
| Защита от скачков напряжения питания |
Аналоговые входы
| Описание входа | Дифференциальные входы, ток |
|---|---|
| Наименование, вход | Аналоговые входы |
| Количество входов | 4 |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 2-, 3-, 4-проводной |
| Указание по технологии подключения | экранирован. |
| Время цифроаналогового преобразования | 31,25 мкс |
| Разрешение АЦП | 16 бит |
| Предельная частота (3 дБ) | 30 Гц |
| 12 кГц | |
| Наименование защиты | Защита входов от токов при переходном процессе |
| Защита от перегрузки токовых входов | |
| Форматы данных | IB IL, совместим с S7 |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| -20 мА ... 20 мА | |
| Входное сопротивление, вход тока | 104 Ω (стандартный (типовой)) |
| Входной фильтр | 30 Гц, 12 кГц и усреднение (настраиваемое) |
Разделение потенциалов
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В (логические устройства) / аналоговые входы 500 В AC 50 Гц 1 мин. | |
| Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийные устройства) / аналоговые входы 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Аналоговые входы / функциональное заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
