Возможные производители: KLEMSAN
Ведущее устройство системной шины Inline, для подключения системной шины INTERFACE, в комплекте с принадлежностями (соединительный штекер и поле для маркировки)
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Они позволяют подключать интерфейсные модули посредством системной шины INTERFACE к станции Inline, а тем самым и к применяемой шинной системе.
Примечания:
– Простое подключение модулей INTERFACE EEM и/или EMM
- Скорость передачи 500 кбит/с
– Разрядность данных в локальной шине в зависимости от количества подключенных устройств INTERFACE регулируется посредством DIP-переключателей или конфигурации модуля памяти
– Макс. разрядность данных при передаче из системной шины INTERFACE в локальную шину: 32 слова (вкл. PCP)
– Макс. разрядность данных при передаче из локальной шины в системную шину INTERFACE: 16 слов
– Возможна настройка параметров, конфигурации и диагностика через FDT/DTM (инструментарий полевых устройств/менеджер типов устройств)
– Возможность использования последовательного интерфейса (S-порт) для подключения модуля памяти
– Модуль памяти подходит для резервного копирования конфигурации
- Приложения: управление двигателями и питанием; коммутация, защита и контроль приводов
Преимущества для Вас
- Регистрация и вывод до 31 измерительного значения и 16 управляющих параметров
- Простота сопряжения с EMM и EEM-модулями INTERFACE (до 8 модулей) с версией микропрограммного обеспечения выше 1.03
- Простота параметрирования, конфигурирования и диагностики с помощью менеджеров типа устройств (DTM)
- Последовательный интерфейс (S-порт) с накопителем для безопасного хранения параметров конфигурации

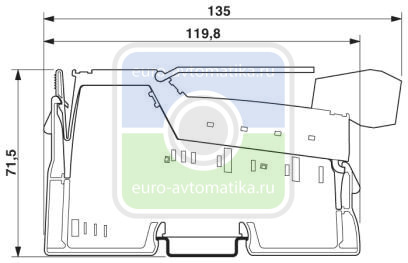

Параметры подключения
| Наименование | Соединительный штекер Inline |
|---|---|
| Тип подключения | Пружинный зажим |
| Сечение жесткого проводника мин. | 0,08 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,08 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 28 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |

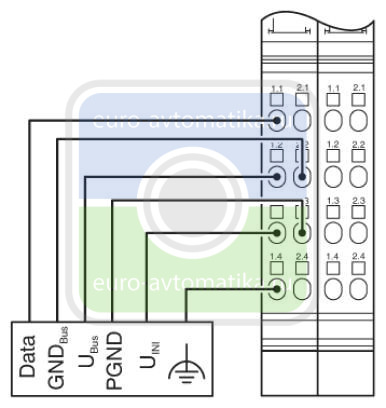

Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 500 кбит/с |
| Интерфейс | Системная шина INTERFACE |
| Тип подключения | Экранированный штекер Inline |
| Среда передачи | Одножильный |
| Количество каналов | 1 |
| Поддерживаемые протоколы | CAN |
| Интерфейс | Программируемый интерфейс (S-PORT) |
| Количество каналов | 1 |
| Поддерживаемые протоколы | Последовательный |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 66 мА |
| макс. 78 мА | |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Потребляемый ток | тип. 141 мА |
| макс. 300 мА |
Разделение потенциалов
| Испытательный участок | Питание 24 В UM, шина, логическая схема / интерфейс INTERFACE 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 24 В UM, шина, логическая схема / заземление 500 В AC 50 Гц 1 мин. | |
| Интерфейс INTERFACE / заземление 500 В AC 50 Гц 1 мин. |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
