Возможные производители: KLEMSAN

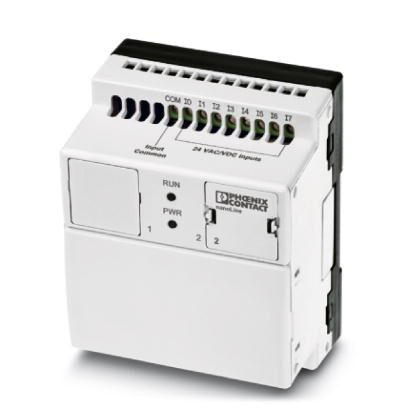

24 В DC Базовое устройство Nanoline. Оснащено 8 цифровыми входами, 2 аналоговыми входами (0-10 В) и 4 релейными выходными каналами. Возможность добавления каналов ввода/вывода и использования до 3 модулей расширения ввода/вывода. Опциональные коммуникационные модули для установки сетевого или последовательного соединения. Опциональный пульт управления оснащен пользовательским интерфейсом. nanoNavigator для программирования.
Преимущества для Вас
- Пульт управления может быть встроен в базовый блок или децентрализованно установлен на стене
- Интуитивно понятный язык программирования для блок-схем и релейных диаграмм
- В базовом блоке установлены цифровые входы, релейные выходы, а также аналоговые входы, включая быстродействующий счетчик
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 90 % |
Интерфейсы
| Интерфейс | Пульт управления |
|---|---|
| Тип подключения | RJ45 / COMBICON |
| Интерфейс | RS-232 |
| Тип подключения | Слот 1 |
| Интерфейс | USB |
| Тип подключения | Слот 1 |
Питание
| Подключение, питание | Винтовые зажимы |
|---|---|
| Электропитание | 24 В DC (Питание модулей ввода-вывода и коммуникационных модулей) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Потребляемый ток, макс. | 250 мА |
| Потребляемый ток, типовой | 150 мА |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | EN 61131-2 тип 1 n-p-n/p-n-p |
| Тип подключения | Винтовые зажимы |
| Количество входов | 8 |
| Время срабатывания, типовое | 20 мс (Вкл.) |
| 70 мкс (ОТКЛ) | |
| Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
| Номинальный входной ток при UIN | 5 мА DC (Вкл.) |
Цифровые выходы
| Наименование, выход | Релейный выход |
|---|---|
| Описание выходов | Релейный выход |
| Тип подключения | Винтовые зажимы |
| Количество выходов | 4 |
| Наименование защиты | Требуется внешняя защита |
| Номинальное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 5 A |
| Максимальный выходной ток на 1 модуль / клемму | 20 A |
| Максимальный выходной ток на 1 модуль | 5 A |
| Номинальная активная нагрузка | 600 Вт (@ 24 Ом) |
Аналоговые входы
| Описание входа | Аналоговый вход |
|---|---|
| Количество входов | 2 |
| Способ подключения | Винтовые зажимы |
| Разрешение АЦП | 12 бит (монотонный) |
| Предельная частота (3 дБ) | 1 Гц (3 дБ) |
| Наименование защиты | Подавление пикового напряжения |
| Принцип измерения | Последовательное приближение |
| Входной сигнал напряжения | 0 В DC ... 10 В DC |
| Входное сопротивление, вход напряжения | 20 кΩ |
| Входной фильтр | цифровой |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250315 |
|---|---|
| eCl@ss 4.1 | 27250315 |
| eCl@ss 5.0 | 27242216 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242216 |
| eCl@ss 8.0 | 27242216 |
| eCl@ss 9.0 | 27242216 |
