Артикул:
2700498
Внутрений код:
PC-2700498
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
85,9 кб
Характеристики
Вес, шт
—
159,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
32 914.94 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

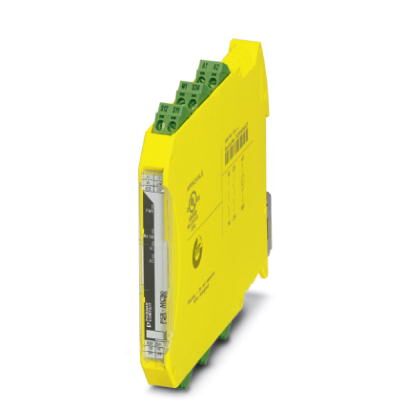

Реле безопасности для аварийного останова и защитной дверцы до SILCL 3, кат. 4, PL e, 1- или 2-канальный режим, автоматический или ручной, контроль запуска и поперечного подключения, 2 цепи активации, US = 24 В пост. тока, вставная винтовая клемма
Преимущества для Вас
- До кат. 4/PL e согласно ISO 13849-1, SILCL 3 согласно МЭК 62061
- Небольшая ширина корпуса, всего 12,5 мм
- Двухканальное управление
- 2 цепи активации, 1 цифровой сигнальный выход
- Ручной контроль и автоматическая активация в одном приборе
- Дополнительный контроль с перекрестной схемой
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
Питание
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % |
|---|---|
| 20,4 В DC ... 26,4 В DC | |
| Номинальный ток питания цепи управления IS | тип. 65 мА |
| Потребляемая мощность на US | тип. 1,56 Вт |
| Пусковой ток | 4 A (Δt = 200 µs при Us) |
| Время фильтрации | 1 мс (на A1 при резком падении напряжения при Us) |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи |
Цифровые входы
| Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC (для безопасного отключения; на S12) |
|---|---|
| Диапазон входного тока cигнал "0" | 0 мА ... 2 мА (для безопасного отключения; на S12) |
| Пусковой ток | s/Ix на S12) |
| s/Ix на S34) | |
| s/Ix на S22) | |
| > -15 мА (при Us/Ix на S22/S21) | |
| Потребляемый ток | s/Ix на S12) |
| s/Ix на S22) | |
| > -5 мА (при Us/Ix на S34) | |
| > -5 мА (при Us/Ix на S22/S21) | |
| s/Ix на S34) | |
| Время фильтрации | макс. 1,5 мс (на S12, S22; ширина тестового импульса) |
| мин. 7,5 мс (на S12, S22; частота тестового импульса) | |
| Частота тестового импульса = 5 x ширина тестового импульса | |
| Напряжение входной, пусковой и обратной цепи | 24 В DC -15 % / +10 % |
| Макс. допустимое сопротивление кабельной системы | 150 Ω |
Релейные выходы: цепь активации
| Наименование, выход | Цепь активации |
|---|---|
| Описание выходов | безопасные замыкающие контакты |
| Количество выходов | 2 (без задержки) |
| Исполнение контакта | 2 цепи активации |
| Материал контакта | AgSnO2 |
| Напряжение переключения | мин. 12 В AC/DC |
| макс. 250 В AC/DC (Следует учитывать кривую нагрузки) | |
| Макс. ток продолжительной нагрузки | 6 A (Cоблюдайте кривые) |
| Пусковой ток | мин. 3 мА |
| макс. 6 A | |
| Среднеквадрат. значение суммарного тока | 72 A2 (Cоблюдайте кривые) |
| Коммутационная способность | мин. 60 мВт |
| Частота коммутации | 0,5 Гц |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Выходные предохранители | 6 A gL / gG (Замыкатель) |
| 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) |
Сигнальные выходы
| Описание выходов | не обеспечивает безопасность |
|---|---|
| Количество выходов | 1 (цифровой, PNP) |
| Напряжение | 22 В DC (Us - 2 В) |
| Ток | макс. 100 мА |
| Максимальный пусковой ток | 500 мА (t = 1 мс при Us) |
| Защита от короткого замыкания | нет |
Время
| Тип. время притяжения при US | |
|---|---|
| Тип. время срабатывания при US | |
| Тип. время возврата при US | |
| Время возврата в состояние готовности |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205) |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 159 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Индикатор состояния | 3 x LED зел. |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e (4 A DC13; 5 A AC15; 8760 коммутационных циклов/год) |
| Категория | 4 |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| 250 В AC | |
| Расчетное импульсное напряжение / изоляция | Безопасное разделение, усиленная изоляция 6 кВ между входной цепью и цепью активации (13/14) и цепью активации (23/24) Базовая изоляция 4 кВ между всеми токовыми цепями и корпусами |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
