Артикул:
2700525
Внутрений код:
PC-2700525
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
87,9 кб
Характеристики
Вес, шт
—
235,400 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
59 469.12 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

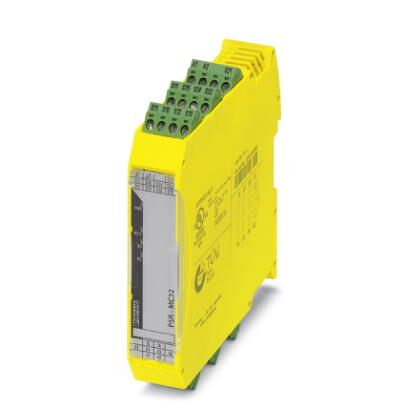

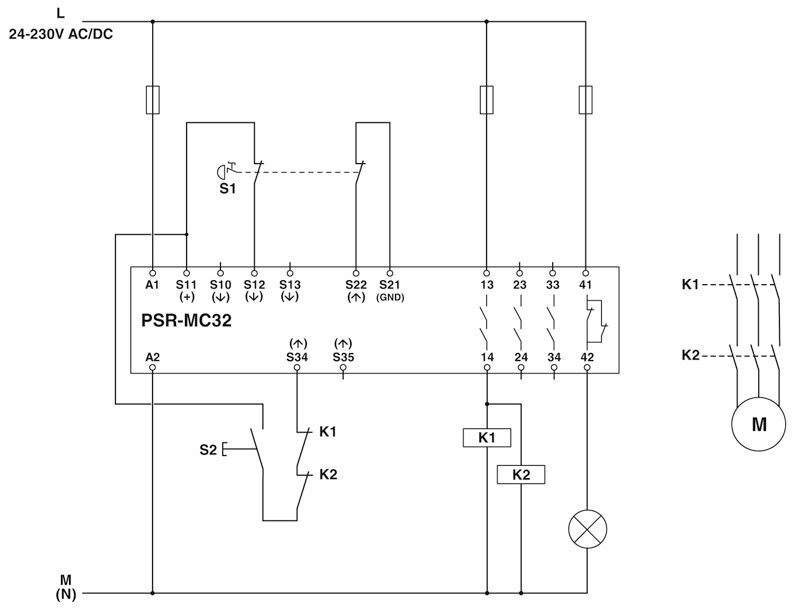

Реле безопасности для аварийного останова, защитных дверей и световых завес до SILCL 3, кат. 4, PL e, 1- или 2-канальный режим, автоматический или ручной, контроль пуска, 3 цепи активации, 1 цепь сигнального тока, US = 24 ... 230 В перем./пост. тока, вставная пружинная клемма
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
Питание
| Расчетное напряжение питания цепи управления US | 24 В AC/DC ... 230 В AC/DC -15 % / +10 % |
|---|---|
| Номинальный ток питания цепи управления IS | тип. 103 мА (24 В DC) |
| тип. 47 мА (48 В DC) | |
| тип. 38 мА (110 B AC) | |
| тип. 21 мА (230 В AC) | |
| Потребляемая мощность на US | 2,7 Вт (при DC) |
| 2,9 Вт (при AC) | |
| Кажущаяся мощность | тип. 5 ВА (при US) |
| Пусковой ток | s) |
| Время фильтрации | 2 мс (на A1 при резком падении напряжения при Us) |
| Защитная схема | US: защита от перенапряжений Варистор 275 В / ограничительный диод 411 В |
Цифровые входы
| Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC (для безопасного ОТКЛ; на S10/S12/S13) |
|---|---|
| Диапазон входного тока cигнал "0" | 0 мА ... 2 мА (для безопасного ОТКЛ; на S10/S12/S13) |
| Пусковой ток | s/Ix на S10/S12/S13) |
| > -5 мА (при Us/Ix на S22) | |
| s/Ix на S34/S35) | |
| Потребляемый ток | s/Ix на S10/S12/S13/S34/S35) |
| > -5 мА (при Us/Ix на S22) | |
| Время фильтрации | макс. 1,5 мс (к S10-S12; ширина тестового импульса; при 24 В пост. тока) |
| 7,5 мс (к S10-S12; частота тестового импульса; при 24 В пост. тока) | |
| Частота тестового импульса = 5 x ширина тестового импульса | |
| Напряжение входной, пусковой и обратной цепи | 24 В DC -20 % / +25 % |
| Макс. допустимое сопротивление кабельной системы | 150 Ω |
| Синхронность, вход 1/2 | ∞ |
| Наименование защиты | Входы: защита от подключения с неправильной полярностью, защита от перенапряжений |
| Защитная цепь / модуль | Ограничительный диод 38,6 В |
Релейные выходы: цепь активации
| Наименование, выход | Цепь активации |
|---|---|
| Описание выходов | безопасные замыкающие контакты |
| Количество выходов | 3 (без задержки) |
| Исполнение контакта | 3 цепи активации |
| Материал контакта | AgSnO2 |
| Напряжение переключения | мин. 5 В AC/DC |
| макс. 250 В AC/DC (Следует учитывать кривую нагрузки) | |
| Макс. ток продолжительной нагрузки | 6 A (Cоблюдайте кривые) |
| Пусковой ток | мин. 10 мА |
| макс. 6 A | |
| Среднеквадрат. значение суммарного тока | 72 A2 (Cоблюдайте кривые) |
| Коммутационная способность | мин. 50 мВт |
| Частота коммутации | макс. 1 Гц |
| Мощность отключения (активная нагрузка), максимальная | 1500 ВА (250 В AC, τ = 0 мс) |
| Другие значения смотри на кривой нагрузки | |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (24 В DC, τ = 40 мс) |
| 40 Вт (48 В DC, τ = 40 мс) | |
| 36 Вт (60 B DC, τ = 40 мс) | |
| 35 Вт (110 В DC, τ = 40 мс) | |
| 33 Вт (220 В DC, τ = 40 мс) | |
| 1500 ВА (250 В AC, τ = 40 мс) | |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Коммутационная способность согласно МЭК 60947-5-1 | 5 A (24 В (DC13)) |
| 5 A (250 В (AC15)) | |
| Выходные предохранители | 6 A gL / gG |
| 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) |
Релейные выходы: цепь обратной связи / сигнальная цепь
| Наименование, выход | Сигнальная цепь |
|---|---|
| Описание выходов | Размыкающий контакт без функции безопасности |
| Количество выходов | 1 (без задержки) |
| Исполнение контакта | 1 сигнальная цепь |
| Материал контакта | AgSnO2 |
| Напряжение переключения | мин. 5 В AC/DC |
| макс. 250 В AC/DC | |
| Макс. ток продолжительной нагрузки | 6 A |
| Пусковой ток | мин. 10 мА |
| макс. 6 A | |
| Коммутационная способность | мин. 50 мВт |
| Частота переключения | 1 Гц |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Выходные предохранители | 6 A gL / gG |
| 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) |
Время
| Тип. время притяжения при US | |
|---|---|
| Тип. время срабатывания при US | |
| Тип. время возврата при US | |
| Время перезапуска | |
| Время возврата в состояние готовности |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 235,4 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Индикатор состояния | 3 x LED зел. |
Характеристики клемм
| Тип подключения | Пружинные зажимы |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e |
| Категория | 4 (5 A DC13; 5 A AC15; 8760 коммутационных циклов/год) |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178; EN 60947-5-1 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ между цепями активации (23/24) и (33/34) и сигнальной цепью (41/42) |
| Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом | |
| Безопасное разделение, усиленная изоляция 6 кВ между всеми остальными цепями тока | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
