Артикул:
2700575
Внутрений код:
PC-2700575
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
83,8 кб
Характеристики
Вес, шт
—
126,390 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

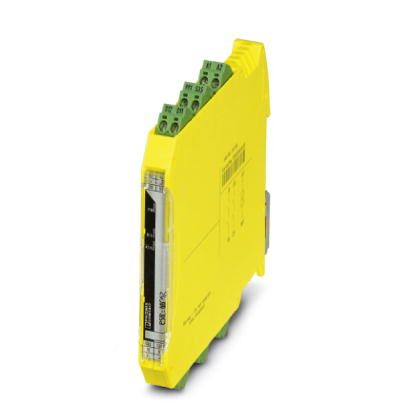

Реле безопасности для двухпозиционного управления согласно EN 574 тип IIIC, до SILCL 3, кат. 4, PL e, контроль одновременности S = 24 В пост. тока, вставные пружинные клеммы
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -35 °C ... 60 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
Питание
| Расчетное напряжение питания цепи управления US | 24 В DC -20 % / +25 % |
|---|---|
| 19,2 В DC ... 30 В DC | |
| Номинальный ток питания цепи управления IS | тип. 40 мА |
| Потребляемая мощность на US | тип. 0,96 Вт |
| Пусковой ток | тип. 20 A (Δt = 10 мкс при Us) |
| Время фильтрации | 10 мс (Для логики. К A1 при резком падении напряжения при Us ) |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи |
Цифровые входы
| Пусковой ток | s/Ix на S12/S22) |
|---|---|
| s/Ix на S35) | |
| Потребляемый ток | s/Ix на S12/S22) |
| s/Ix на S35) | |
| Напряжение входной, пусковой и обратной цепи | 24 В DC -20 % / +25 % |
| Макс. допустимое сопротивление кабельной системы | 150 Ω |
| Синхронность, вход 1/2 |
Релейные выходы: цепь активации
| Наименование, выход | Цепь активации |
|---|---|
| Описание выходов | безопасные замыкающие контакты |
| Количество выходов | 2 (без задержки) |
| Исполнение контакта | 2 цепи активации |
| Материал контакта | AgSnO2 (цепь активации) |
| Напряжение переключения | мин. 12 В AC/DC |
| макс. 250 В AC/DC (Следует учитывать кривую нагрузки) | |
| Макс. ток продолжительной нагрузки | 6 A (Cоблюдайте кривые) |
| Пусковой ток | мин. 3 мА |
| макс. 6 A | |
| Среднеквадрат. значение суммарного тока | 72 A2 (Cоблюдайте кривые) |
| Коммутационная способность | мин. 60 мВт |
| Частота коммутации | 1 Гц |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Выходные предохранители | 6 A gL / gG (Замыкатель) |
Сигнальные выходы
| Описание выходов | не обеспечивает безопасность |
|---|---|
| Количество выходов | 1 (цифровой, PNP) |
| Напряжение | 22 В DC (Us - 2 В) |
| Ток | макс. 100 мА |
| Максимальный пусковой ток | 500 мА (t = 1 мс при Us) |
| Защита от короткого замыкания | да |
Время
| Тип. время срабатывания при US | |
|---|---|
| Тип. время возврата при US | |
| Время перезапуска | |
| Время возврата в состояние готовности |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205) |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 126,39 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
| Индикатор состояния | 5 двухцветных светодиодов |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Типовой класс | IIIC |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 (4 A DC13; 5 A AC15; 8760 коммутационных циклов/год) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e (4 A DC13; 5 A AC15; 8760 коммутационных циклов/год) |
| Категория | 4 (4 A DC13; 5 A AC15; 8760 коммутационных циклов/год) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 (4 A DC13; 5 A AC15; 8760 коммутационных циклов/год) |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| 250 В AC | |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом |
| Безопасное разделение, усиленная изоляция 6 кВ: между (A1, A2, S11, S12, S21, S22, S35, M1) и цепью активации (13/14) между (A1, A2, S11, S12, S21, S22, S35, M1) и цепью активации (23/24) между цепями активации |
|
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
