Возможные производители: KLEMSAN

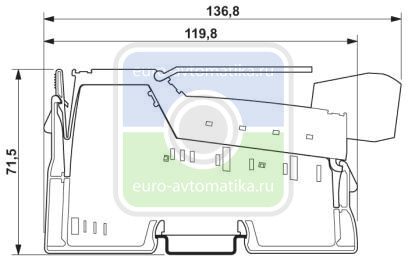

Inline XC, Клемма аналогового ввода, Аналоговые входы: 2, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, Исполнение для тяжелых условий эксплуатации, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она служит для регистрации аналоговых сигналов напряжения и тока.
Специальные инженерные решения и испытания позволяют использовать клеммы в экстремальных условиях окружающей среды.
Преимущества для Вас
- ва аналоговых несимметричных сигнальных входа для подключения сигналов напряжения или тока на выбор
- 2-проводная схема подключения датчиков
- Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мА, ±20 мА
- Диапазоны напряжения: 0 В ... 10 В, ±10 В
- Независимое параметрирование каналов по шинной системе
- Отображение измеренных значений возможно в четырех различных форматах
- Разрешение в зависимости от формата изображения и диапазона измерений
- Обновление процессных данных обеих каналов за макс. 1,5 мс
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Лакированные печатные платы
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Стандартный) |
|---|---|
| -40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 69 г |
| Указания по значениям массы | со штекером |
| Режим работы | Режим передачи данных процесса (2 слова) |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств да |
| Ошибка периферийного устр-а Сообщение об ошибке в процессных данных | |
| Ошибка пользователя Сообщение об ошибке в процессных данных |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 45 мА |
| макс. 60 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 13 мА |
| макс. 18 мА | |
| Потребляемая мощность | тип. 662 мВт |
Аналоговые входы
| Описание входа | несимметричные входы, напряжение или ток |
|---|---|
| Наименование, вход | Аналоговые входы |
| Количество входов | 2 |
| Тип подключения | Экранированный штекер Inline |

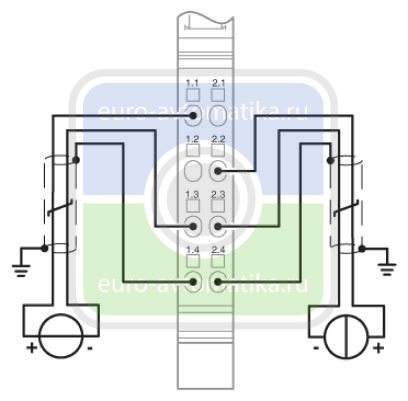

| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранирован. |
| Время цифроаналогового преобразования | тип. 120 мкс (на канал) |
| Предельная частота (3 дБ) | 40 Гц |
| Наименование защиты | Защита от перенапр. |
| Форматы данных | IB IL, IB ST, IB RT, нормированная форма представления |
| Принцип измерения | Последовательное приближение |
| Разрешение измеренного значения | 16 бит (15 бит + знак) |
| Представление измеренного значения | 16 бит с дополнением до двух |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| -20 мА ... 20 мА | |
| Входное сопротивление, вход тока | 50 Ω (Измерительный резистор) |
| Входной сигнал напряжения | 0 В ... 10 В |
| -10 В ... 10 В | |
| Входное сопротивление, вход напряжения | > 220 кΩ |
| Диапазон синфазного напряжения, сигнал - общий проводник | 40 В (между токовым входом и функциональным заземлением) |
Разделение потенциалов
| Испытательный участок | Питание 7,5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 7,5 В (логическая схема шины), питание 24 В UANA /Заземление 500 В AC 50 Гц 1 мин. | |
| Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
