Возможные производители: KLEMSAN
Inline XC, Клемма аналогового ввода, Аналоговые входы: 8, 0 В ... 5 В, -5 В ... 5 В, 0 В ... 10 В, -10 В ... 10 В, 0 В ... 25 В, -25 В ... 25 В, 0 В ... 50 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, 0 мА ... 40 мА, -40 мА ... 40 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, Исполнение для тяжелых условий эксплуатации, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки

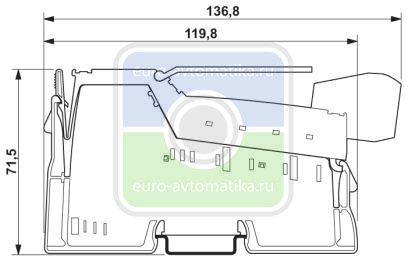

Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она служит для регистрации аналоговых сигналов напряжения и тока.
Специальные инженерные решения и испытания позволяют использовать клеммы в экстремальных условиях окружающей среды.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Стандартный) |
|---|---|
| -40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 48 A |
| макс. 55 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 24 мА |
| макс. 35 мА |
Аналоговые входы
| Описание входа | несимметричные входы, напряжение или ток |
|---|---|
| Наименование, вход | Аналоговые входы |
| Количество входов | 8 |
| Тип подключения | Экранированный штекер Inline |

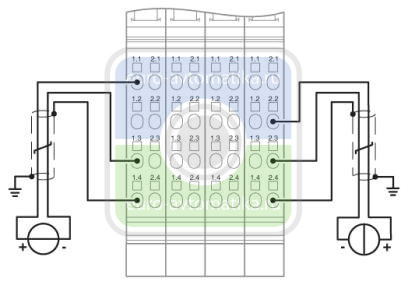

| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранирован. |
| Время цифроаналогового преобразования | около 10 мкс |
| Разрешение АЦП | 16 бит |
| Предельная частота (3 дБ) | 3,5 кГц |
| Наименование защиты | Защита от перенапряжения, защита от перегрузок |
| Форматы данных | IB IL, IB ST, IB RT, нормированная форма представления, PIO-формат |
| Принцип измерения | Последовательное приближение |
| Разрешение измеренного значения | 16 бит (15 бит + знак) |
| Представление измеренного значения | 16 бит с дополнением до двух |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| -20 мА ... 20 мА | |
| 0 мА ... 40 мА | |
| -40 мА ... 40 мА | |
| Входное сопротивление, вход тока | 25 Ω (Измерительный резистор) |
| Входной сигнал напряжения | 0 В ... 5 В |
| -5 В ... 5 В | |
| 0 В ... 10 В | |
| -10 В ... 10 В | |
| 0 В ... 25 В | |
| -25 В ... 25 В | |
| 0 В ... 50 В | |
| Входное сопротивление, вход напряжения | > 240 кΩ |
| Фильтрация | Фильтр нижних частот первого порядка |
Разделение потенциалов
| Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В (логическая схема шины), питание 24 В UANA /Заземление 500 В AC 50 Гц 1 мин. | |
| Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
