Возможные производители: KLEMSAN
Inline XC, Клемма для измерения температуры, Аналоговые UTH-входы: 2 (Термоэлементы или линейное напряжение), cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, Исполнение для тяжелых условий эксплуатации, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Описание изделия
Клемма предназначена для установки внутри станции Inline.
При помощи данной клеммы вы можете регистрировать сигналы стандартных термоэлементов.
Поддерживаются 13 различных типов термоэлементов согласно DIN EN 60584-1 и DIN 43710, а также линейный вход напряжения от -15 мВ до +85 мВ.
Специальные инженерные решения и испытания позволяют использовать клеммы в экстремальных условиях окружающей среды.
Преимущества для Вас
- 2 дифференциальных входа для термоэлементов или линейного напряжения
- 1 вход для внешней ячейки сравнения Pt 1000 или Ni 1000
- Независимое параметрирование каналов по шинной системе
- Внутреннее измерение и компенсация температуры сравнения (возможность настройки)
- Измерение абсолютной и дифференциальной температуры (возможность настройки)
- Датчик Pt-1000 вблизи соединительных клемм входов термоэлементов для внутреннего измерения температуры холодного спая
- Отображение измеренных значений возможно в трех различных форматах
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Лакированные печатные платы
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Стандартный) |
|---|---|
| -40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |

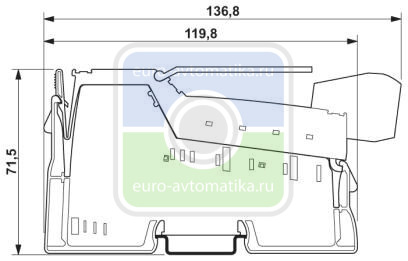

Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 105 г |
| Указания по значениям массы | со штекером |
| Режим работы | Режим передачи данных процесса (2 слова) |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
| Сбой или недостаточное напряжение питания логических схем UL Передача сообщений об ошибках периферии на устр-во сопряжения | |
| Ошибка периферийного устр-а Сообщение об ошибке в процессных данных | |
| Ошибка пользователя Сообщение об ошибке в процессных данных |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 43 мА |
| макс. 60 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 11 мА |
| макс. 18 мА | |
| Потребляемая мощность | тип. 587 мВт |
Аналоговые входы
| Количество входов | 2 (Термоэлементы или линейное напряжение) |
|---|---|
| Наименование, вход | Аналоговые UTH-входы |
| Описание входа | Входы для термоэлементов или линейного напряжения |
| Тип подключения | Штекер Inline |

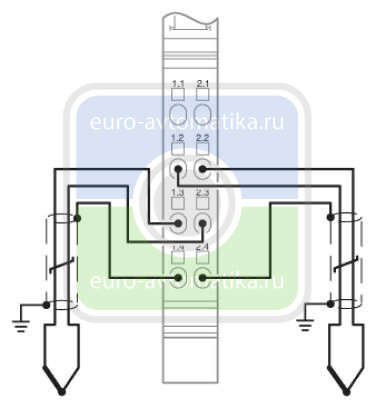

| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранированный уравнительный провод для TC с герметическими датчиками |
| Применяемые типы датчиков (TC) | U, T, L, J, E, K, N, S, R, B, C, W, HK |
| Принцип измерения | Последовательное приближение |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Время цифроаналогового преобразования | тип. 120 мкс (на канал) |
| Обновление данных процесса | макс. 30 мс (для обоих каналов) |
| Наименование защиты | Защита от перенапряжений (каналы TC) |
Разделение потенциалов
| Испытательный участок | Питание 7,5 В (логическая схема шины) / питание аналоговой цепи 24 В (аналоговое периферийное устройство) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание аналоговой цепи 24 В (аналоговое периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
