Артикул:
2701389
Внутрений код:
PC-2701389
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
69,3 кб
Характеристики
Вес, шт
—
66,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
48 573.76 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Inline XC, Клемма аналогового вывода, Аналоговые выходы: 2, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, Исполнение для тяжелых условий эксплуатации, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Преимущества для Вас
- 2 аналоговых канала вывода
- 2-проводная схема подключения исполнительных элементов
- Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мА, ±20 мА
- Диапазоны напряжения: 0 В ... 10 В, ±10 В
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Лакированные печатные платы
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Стандартный) |
|---|---|
| -40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения

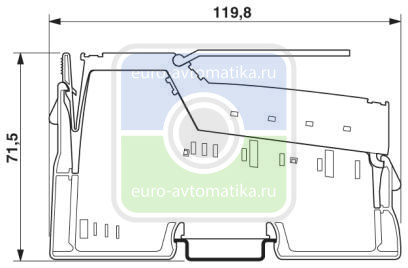

| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 66 г |
| Указания по значениям массы | со штекером |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
| Отказ питания периферийных устройств Сообщение в виде диагностического кода (в формате IB IL) | |
| Короткое замыкание/перегрузка выходов Сообщение в виде диагностического кода (в формате IB IL) | |
| Конфигурация недействительна Сообщение в виде диагностического кода (в формате IB IL) |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 55 мА |
| макс. 65 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 24 мА (холостой ход) |
| макс. 30 мА (холостой ход) | |
| тип. 38 мА (Номинальная нагрузка по напряжению (UOUT1/2 = 10 В, RL = 1 kΩ)) | |
| макс. 45 мА (Номинальная нагрузка по напряжению (UOUT1/2 = 10 В, RL = 1 kΩ)) | |
| тип. 65 мА (Номинальная нагрузка по току (IOUT1/2 = 20 мА, RL = 0 Ω)) | |
| макс. 75 мА (Номинальная нагрузка по току (IOUT1/2 = 20 мА, RL = 0 Ω)) | |
| Потребляемая мощность | тип. 1,32 Вт (Номинальная нагрузка по напряжению (UOUT1/2 = 10 В, RL = 1 kΩ)) |
Аналоговые выходы
| Количество выходов | 2 |
|---|---|

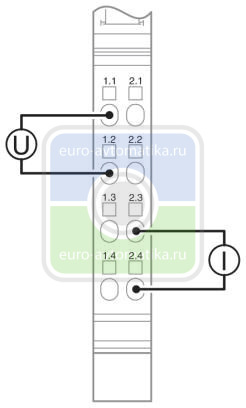

| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранирован. |
| Наименование, выход | Аналоговые выходы |
| Время цифроаналогового преобразования | тип. 10 мкс |
| Разрешение АЦП | 12 бит |
| Наименование защиты | Защита от короткого замыкания, защита от перегрузки |
| Защита от бросков тока при переходных процессах | |
| Защитная цепь / модуль | Электронный |
| Cтабилитроны | |
| Форматы данных | IB IL, совместим с S7 |
| Представление выходного значения | 12 бит (11 бит + знаковый разряд) |
| Обновление данных процесса | синхронно с шиной |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| -20 мА ... 20 мА | |
| Нагрузка / выходная нагрузка, выход тока | ≤ 450 Ω |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| -10 В ... 10 В | |
| Нагрузка / выходная нагрузка, выход напряжения | > 1 кΩ |
| Точность | тип. 0,1 % (конечного значения выходной области) |
| Допустимая длина кабеля | макс. 250 м (Сведения действительны для номинального режима работы при соблюдении указаний по монтажу.Сведения относятся к следующему эталонному типу проводника:Экранированный кабель для электростанций: LiYCY; 2 x 2 x 0,5 мм²; VDE0812) |
Разделение потенциалов
| Испытательный участок | Питание 7,5 В (логическая схема шины) / питание аналоговой цепи 24 В (аналоговое периферийное устройство) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание аналоговой цепи 24 В (аналоговое периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
Источник: euro-avtomatika.ru | ID товара: 277880
