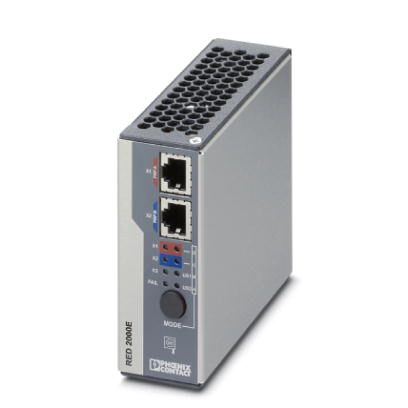

Модуль резервирования Ethernet для резервных сетей с протоколом резервирования PRP с тремя разъемами RJ45.
Описание изделия
Компактные резервные модули (RED) обеспечивают гибкую и экономичную организацию сетей Ethernet с высокой степенью готовности в энергетической и автоматизированной системе. Жесткость конструкции согласно МЭК 61850-3 и IEEE 1613, широкий температурный диапазон от -40 °C до +70 °C, диапазон электропитания от 18 до 58 В пост. тока позволяют полностью удовлетворить требования промышленных и энергетических приложений. Параллельное резервирование согласно МЭК 62439 обеспечивает построение сетей с высокой степенью готовности без времени переключения.
Преимущества для Вас
- Соответствие требованиям МЭК 61850-3 и IEEE 1613
- Стандартизированная функция резервирования PRP в соответствии с МЭК 62439-3
- Простота ввода в эксплуатацию без конфигурирования
- Параллельное резервирование без времени коммутации для максимальной степени готовности
- без потери пакетов при выходе из строя одной сети
- Малая потребляемая рабочая мощность
- Температура окружающей среды -40 °C ... 70 °C
- Контакт для передачи аварийного сигнала
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -45 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (3000 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet (RJ45) |
|---|---|
| Количество портов | 3 (порты RJ45) |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Среда передачи | Медь |
| Скорость передачи данных | 10/100 Мбит/с |
| Дальность передачи | 100 м (На каждый сегмент) |
| Контроль потока данных / протокол | МЭК 61850-3, IEEE 1613 |
Функция
| Основные функции | Модуль резервирования Ethernet для протокола параллельного резервирования |
|---|---|
| Резервирование | PRP (Parallel Redundancy Protocol) |
| Отображение состояний и диагностики | Светодиоды: US1, US2 (резервное питание), Link и активность каждого порта |
Электропитание
| Электропитание | 24 В DC (резервный) |
|---|---|
| 48 В DC (резервный) | |
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 18 В DC ... 58 В DC |
| Потребляемый ток, типовой | 250 мА (при Us = 24 В DC) |
Типы зажимов
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
