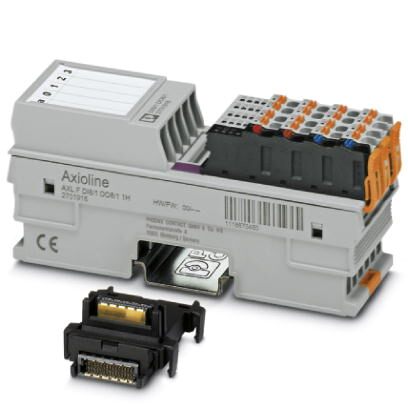

Axioline F, Модуль цифрового ввода/вывода, Цифровые входы: 8, 24 В DC, cпособ подключения: 1-проводной кабель, Цифровые выходы: 8, 24 В DC, 500 мА, cпособ подключения: 1-проводной кабель, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Данный модуль предназначен для применения внутри станции Axioline F.Служит для регистрации и выдачи цифровых сигналов.Для повышения помехозащищенности предусмотрена возможность настройки времени фильтрации на входах.Время фильтрации 100 мкс позволяет пользователю в зависимости от области применения использовать функцию подсчета с частотой на входе до 5кГц.Выходы защищены от короткого замыкания и перегрузки.
Для повышения помехозащищенности предусмотрена возможность настройки времени фильтрации на входах.
Время фильтрации 100 мкс позволяет пользователю в зависимости от области применения использовать функцию подсчета с частотой на входе до 5кГц.
Выходы защищены от короткого замыкания и перегрузки.
Преимущества для Вас
- 8 цифровых входов
- 24 В DC, 2,4 мА
- 1-проводная схема подключения датчиков
- Трехступенчатая настройка времени фильтрации:
- Максимальная входная частота: 5 кГц
- 8 цифровых выхода
- 24 В DC, 500 мA
- 1-проводная схема подключения исполнительных элементов
- Минимальное время обновления менее 100 мкс
- Сохранение в памяти таблички спецификации устройства
- Индикаторы состояния и диагностики
Размеры

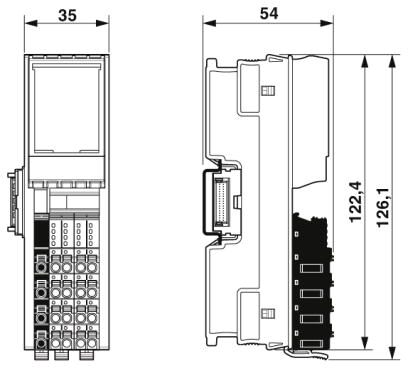

| Чертеж |  |
|---|---|
| Ширина | 35 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Параметры подключения
| Наименование | Axioline F штекер |
|---|---|
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 133 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Диагностические сообщения | Отказ питания периферийных устройств да |
| Короткое замыкание / перегрузка цифровых выходов да |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | макс. 120 мА |
| Потребляемая мощность | макс. 600 мВт |
| Наименование | Питание для цифровых модулей ввода-вывода (UIO) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 8 A (внешний предохранитель) |
| Потребляемая мощность | макс. 97,35 Вт (в т. ч. внутренние потери: 1,35 Вт) |
| Наименование защиты | Защита от перенапряжений, напряжение питания |
| Защита от подключения с неправильной полярностью, электропитание | |
| Устройство защиты | макс. 8 A (Защита от подключения с неправильной полярностью до 5 A) |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | EN 61131-2 Тип 1 и 3 |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 1-проводной кабель |
| Количество входов | 8 |
| Наименование защиты | Защита входов от перепутывания полярности |
| Время фильтрования (входной фильтр) | 3000 мкс (По умолчанию) |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Номинальный входной ток при UIN | 2,4 мА |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Зажимы Push-in |
| Способ подключения | 1-проводной кабель |
| Количество выходов | 8 |
| Наименование защиты | Защита от короткого замыкания, защита выходов от перегрузки |
| Выходное напряжение | 24 В DC |
| Номинальное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль | 4 A (внешний предохранитель) |
| Номинальная индуктивная нагрузка | макс. 12 ВА (1,2 Гн, 48 Ω, при номинальном напряжении) |
| Номинальная нелинейная нагрузка | макс. 12 Вт (при номинальном напряжении) |
| Номинальная активная нагрузка | макс. 12 Вт (48 Ω, при номинальном напряжении) |
Разделение потенциалов
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
