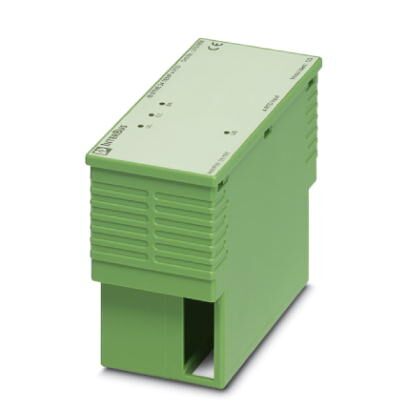

Аналоговый модуль ввода INTERBUS-ST, 4 входа, RTD, 2-, 3- и 4-проводная схема подключения, класс защиты IP20, включающий в себя: только электронику модуля
Описание изделия
Модуль рассчитан на использование в пределах ST-станции.
Он служит для регистрации сигналов резистивных датчиков температуры.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 241,7 г |
| Режим работы | Режим передачи данных процесса (4 слова) |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
| Выход из строя предохранителя F1 Передача сообщений об ошибках периферии на устр-во сопряжения | |
| Отказ питания периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
Интерфейсы
| Наименование | Локальная шина ST |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Штекер локальной шины ST |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Питание электронного модуля
| Тип подключения | Штекер локальной шины ST |
|---|---|
| Наименование | Обеспечение логических схем |
| Электропитание | 9 В DC (из локальной шины ST) |
| Потребляемый ток | тип. 54 мА |
| макс. 80 мА | |
| Потребляемая мощность | тип. 0,5 Вт |
Аналоговые входы
| Количество входов | 4 (для резистивных температурных датчиков) |
|---|---|
| Наименование, вход | Аналоговые выход RTD |
| Описание входа | Входы для резистивных температурных датчиков |
| Способ подключения | 2-, 3-, 4-проводной экранированный кабель |
| Применяемые типы датчиков (RTD) | Pt 100, Pt 1000, Ni 100, Ni 1000 |
| Принцип измерения | Метод сигма-дельта |
| Представление измеренного значения | 16 бит с дополнением до двух |
| Разрешение АЦП | 24 бит |
Разделение потенциалов
| Испытательный участок | Шина / входы 500 В AC 50 Гц 1 мин. |
|---|---|
| Электропитание / входы 500 В AC 50 Гц 1 мин. | |
| Электропитание / защитный проводник 500 В AC 50 Гц 1 мин. | |
| Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 мин. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
