Возможные производители: KLEMSAN

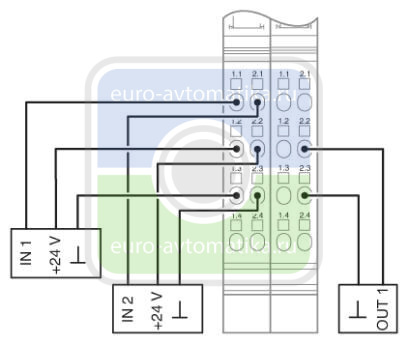

Клемма счетчика Inline, для экстремальных условий, в комплекте с принадлежностями (соединительный штекер и маркировочные полосы), 1 вход счетчика, 1 управляющий вход, 1 выход, 24 В пост. тока, 500 мА, 3-проводная схема подключения
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Клеммный модуль счетчика регистрирует и обрабатывает быстрые последовательности импульсов датчиков. Он оснащен одним входом счетчика (Source), одним входом управления (Gate) и одним свободно параметрируемым коммутационным выходом. Коммутационный выход определяется самим клеммным блоком. Благодаря этому достигается быстрое время отклика, не зависимое от шины и контроллера.
Клеммные блоки могут работать в четырех различных режимах: измерение частоты, подсчет событий, измерение времени и генерирование импульсов.
Специальные инженерные решения и испытания позволяют использовать клеммы в экстремальных условиях окружающей среды.
Преимущества для Вас
- Питание датчика 24 В, включая устройство контроля
- Активизированный вход
- Учитываемое значение при измерении времени 16 бит
- Четыре режима работы: счетчик пороговых сигналов, измеритель частоты, управляемый временем или состоянием, измеритель времени (длительность периода или импульса) и генератор импульсов
- Обработка сигналов на 5 В или 24 В
- Входная частота до 100 кГц
- 1 счетчик
- Учитываемое значение при счете пороговых сигналов и измерении частоты 24 бит
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Лакированные печатные платы
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Стандартный) |
|---|---|
| -40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |

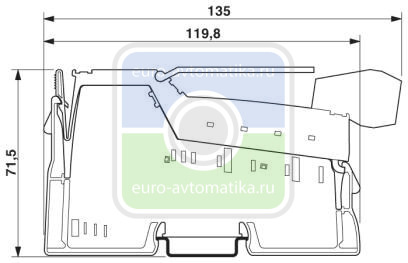

Параметры подключения
| Наименование | Соединительный штекер Inline |
|---|---|
| Тип подключения | Пружинный зажим |
| Сечение жесткого проводника мин. | 0,08 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,08 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 28 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 130 г |
| Указания по значениям массы | cо штекером |
| Режим работы | Режим передачи данных процесса (2 слова) |
| Диагностические сообщения | Короткое замыкание в цепи питания датчика |
| Перегрузка цепи питания датчика |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 40 мА |
| макс. 50 мА | |
| Потребляемая мощность | макс. 0,375 Вт (на UL) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 1 A |
| 0 A (без подключенной периферии) |
Цифровые выходы
| Наименование, выход | Выходной переключающий контакт |
|---|---|
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-проводная схема |
| Количество выходов | 1 |
| Наименование защиты | Защита от кор. зам. |
| Защита от перегрузки | |
| Выходное напряжение | 24 В DC (Номинальное напряжение) |
| Выходной ток | макс. 0,5 A (Номинальный ток) |
| Номинальная индуктивная нагрузка | макс. 12 ВА (1,2 Гн, 48 Ом) |
| Номинальная нелинейная нагрузка | макс. 12 Вт |
| Номинальная активная нагрузка | макс. 12 Вт (48 Ω) |
Разделение потенциалов
| Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
