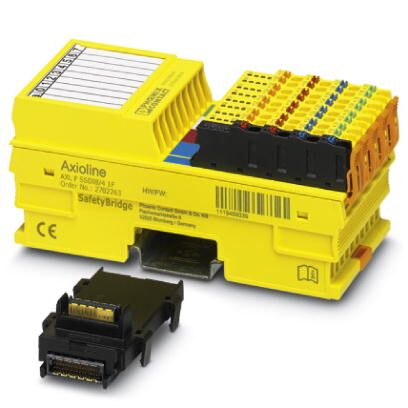

Модуль цифрового ввода для систем обеспечения безопасности SafetyBridge: класс защиты IP20. Модуль оснащается 4 безопасными цифровыми входами (двухканальное исполнение) или 8 безопасными цифровыми входами (одноканальное исполнение).
Описание изделия
Модуль безопасности представляет собой модуль ввода серии Axioline F для применения в системе с технологией SafetyBridge Technology V3. Являясь составной частью станции Axioline F, модуль безопасности может быть подключен к любой точке системы EtherCAT®, EtherNet/IP™, Sercos, Modbus, PROFINET или PROFIBUS. Модуль оснащается четырьмя безопасными цифровыми входами (двухканальное исполнение) или восемью безопасными цифровыми входами (одноканальное исполнение). В системе SafetyBridge Technology V3 в зависимости от типа установки и настройки параметров модуль безопасности позволяет достигать следующих уровней полноты безопасности:
– до SIL 3 согласно стандарту EN 61508;
– до SILCL 3 согласно стандарту EN 62061;
– до категории 4/PL e согласно стандарту EN ISO 13849-1.
Преимущества для Вас
- Экономичное построение системы - нет необходимости в ПЛК безопасности и в безопасной системе полевой шины
- Гибкость применения благодаря совместимости с любыми шинными интерфейсами продукции Axioline F
- Сниженное время монтажа благодаря быстрой разводке и простому обслуживанию
- Простота конфигурирования при помощи бесплатного программного обеспечения SAFECONF
- До SIL 3 согласно EN 61508
- До SILCL 3 согласно EN 62061
- До кат.4/PL e согласно EN ISO 13849-1
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -35 °C ... 60 °C (Монтажное положение: на выбор) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 75 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 1 |
| Тип подключения | Цокольный модуль |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | МЭК 61131-2, тип 3 |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 2-, 3-, 4-проводной |
| Количество входов | 4 (при двуканальной разводке) |
| 8 (при одноканальной разводке) | |
| Время фильтрования (входной фильтр) | 1,5 мс |
| Входное напряжение | 24 В DC (через тактовые выходы T1 и T2 или от внешней сети) |
| Диапазон входных напряжений | -3 В DC ... 30,2 В DC |
| Номинальный входной ток при UIN | тип. 4,2 мА |
| Типичный входной ток одного канала | 4,2 мА |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 347,6 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | тип. 280 мА (все выходы установлены; питание через UI от 19,2 В DC до 30,2 В DC) |
| макс. 310 мА | |
| Наименование | Питание для модулей цифрового ввода (UI) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30,2 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 9 мА (все выходы установлены; питание из UI с напряжением 30,2 В перем. тока; без питания датчиков через тактовое питание T1 и T2) |
| Наименование защиты | Защита от подключения с неправильной полярностью, защитная схема, соответствующая требованиям по ЭМС, распознавание падений напряжения |
Параметры техники безопасности
| Наименование | МЭК 61508 - высокие требования |
|---|---|
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | макс. e (двуканальный; в зависимости от параметров и разводки) |
| Категория | макс. 4 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
