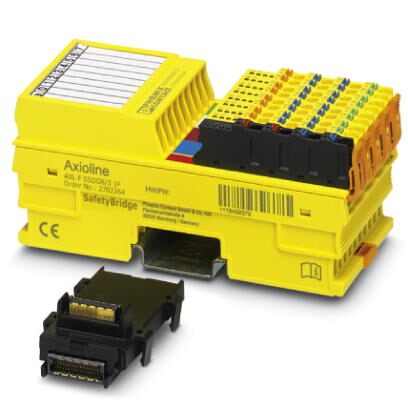

Цифровой модуль вывода с обеспечением безопасности, тип защиты IP20, для системы SafetyBridge. Модуль оснащается 4 безопасными цифровыми выходами (двухканальное исполнение) или 8 безопасными цифровыми выходами (одноканальное исполнение).
Описание изделия
Модуль безопасности представляет собой модуль вывода серии Axioline F для применения в системе с технологией SafetyBridge Technology V3. Являясь составной частью станции Axioline F, модуль безопасности может быть подключен к любой точке системы EtherCAT®, EtherNet/IP™, Sercos, Modbus, PROFINET или PROFIBUS. Модуль оснащается четырьмя безопасными цифровыми выходами (2-канальное исполнение) или 8 безопасными цифровыми выходами (1-канальное исполнение). В системе SafetyBridge Technology V3 в зависимости от типа установки и настройки параметров модуль безопасности позволяет достигать следующих уровней полноты безопасности:
– до SIL 3 согласно стандарту EN 61508;
– до SILCL 3 согласно стандарту EN 62061;
– до категории 4/PL e согласно стандарту EN ISO 13849-1.
Преимущества для Вас
- Экономичное построение системы - нет необходимости в ПЛК безопасности и в безопасной системе полевой шины
- Гибкость применения благодаря совместимости с любыми шинными интерфейсами продукции Axioline F
- Сниженное время монтажа благодаря быстрой разводке и простому обслуживанию
- Простота конфигурирования при помощи бесплатного программного обеспечения SAFECONF
- До SIL 3 согласно EN 61508
- До SILCL 3 согласно EN 62061
- До кат.4/PL e согласно EN ISO 13849-1
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -35 °C ... 60 °C (Монтажное положение: на выбор) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 75 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 1 |
| Тип подключения | Цокольный модуль |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Непосредственное подсоединение |
| Способ подключения | 2-, 3-проводной кабель |
| Количество выходов | 4 (при двуканальной разводке) |
| 8 | |
| Наименование защиты | Защита по перегрузок, включение свободного хода для индуктивных нагрузок, Схема разрядки для ускоренной разрядки емкостных нагрузок |
| Выходное напряжение | 24 В DC |
| Выходной ток | макс. 2 A (на канал) |
| макс. 1,5 A (на каждый канал согласно CULUS) | |
| макс. 4 A (на каждую группу) | |
| макс. 3 A (на каждую группу согласно CULUS) | |
| макс. 8 A (Суммарный ток всех выходов; соблюдайте указания в руководстве пользователя) | |
| макс. 6 A (Суммарный ток всех выходов согласно CULUS) | |
| Максимальный выходной ток на 1 канал | 2 A |
| Максимальный выходной ток на 1 модуль / клемму | 8 A |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 222 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | тип. 260 мА (все выходы установлены; питание через UO от 19,2 В DC до 30,2 В DC) |
| макс. 280 мА | |
| Наименование | Питание для цифровых выходных модулей (UO) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30,2 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 25 мА (все выходы установлены; питание из UO с напряжением 30,2 В DC; без питания исполнительных элементов) |
| Наименование защиты | Защита от подключения с неправильной полярностью, защитная схема, соответствующая требованиям по ЭМС, распознавание падений напряжения |
Параметры техники безопасности
| Наименование | МЭК 61508 - высокие требования |
|---|---|
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | макс. e (двуканальный; в зависимости от параметров и разводки) |
| Категория | макс. 4 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
